建筑给排水管道防结露设置的要求及相关资料

blackbear

《民用建筑通用规范》GB55031-2022【条文】
6.4.9 吊顶内敷设水管应采取防止产生冷凝水的措施。
【条文说明】本条是对潮湿房间吊顶的性能和构造要求。

《建筑给水排水设计标准》GB50015-2019【条文】
4.4.1 室内排水管道布置应符合下列规定：...
10 当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。

《住宅设计规范》GB50096-2011【条文】
8.2.8  污废水排水横管宜设置在本层套内；当敷设于下一层的套内空间时，其清扫口应设置在本层，并应进行夏季管道外壁结露验算和采取相应的防止结露的措施。污废水排水立管的检查口宜每层设置。
【条文说明】...此外，有些地区在有些季节会出现管道外壁结露滴水，需采取防止的措施。

《管道和设备保温、防结露及电伴热》16S401，3~5页

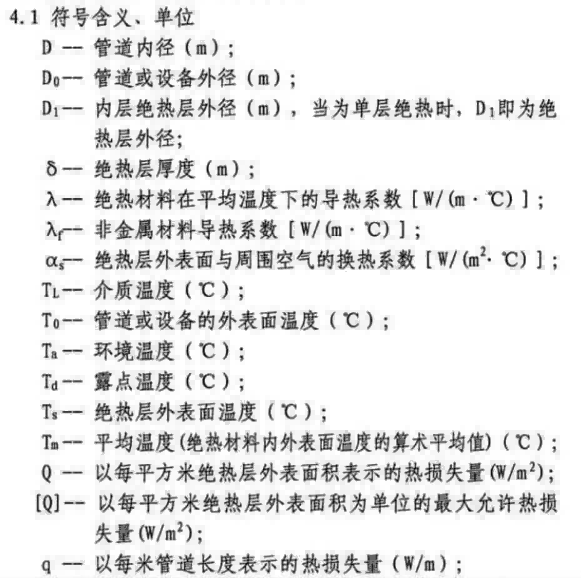

4.1 符号含义、单位

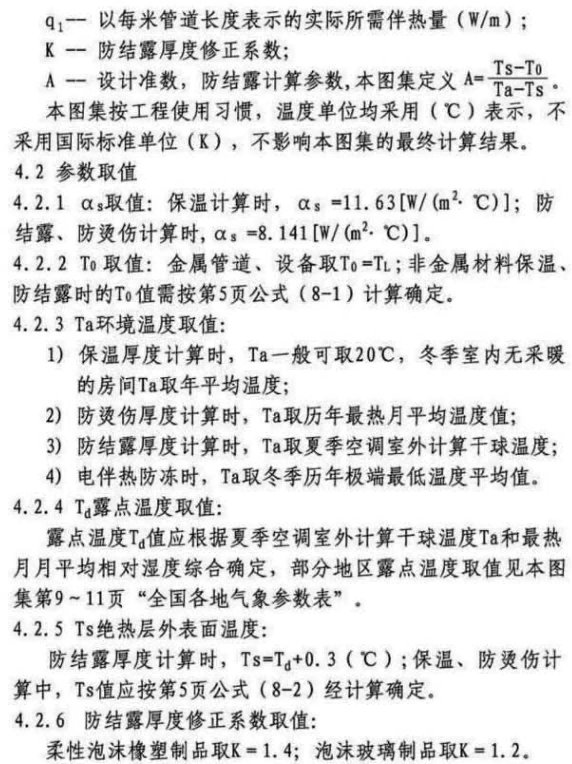

4.2 参数取值
4.2.1 αs取值:防结露、防烫伤计算时,αs=8.141 [W/(m2.℃)]。

4.2.2 To取值: ...防结露时的To值需按第5页公式(8-1)计算确定。

4.2.3 Ta环境温度取值:...3) 防结露厚度计算时，Ta取夏季空调室外计算千球温度:

4.2.4 Td露点温度取值:  露点温度Td值应根据夏季空调室外计算干球温度Ta和最热月月平均相对湿度综合确定，部分地区露点温度取值见本图集第9~11页“全国各地气象参数表”。

4.2.5 Ts绝热层外表面温度:  防结露厚度计算时，Ts=T+0.3(℃)  ...

4.2.6 防结露厚度修正系数取值: 柔性泡沫橡塑制品取K=1.4;  泡沫玻璃制品取K=1.2 。

5  防结露设置的判断
需确定管道或设备外表面温度To值，当To<Td时，表示有结露可能，需设置防结露绝热层;当To>Td 时，可不设置防结露绝热层。


根据《住宅设计规范》GB50096-2011第8.2.8条，污废水排水横管...敷设于下一层的套内空间时...并应进行夏季管道外壁结露验算和采取相应的防止结露的措施。
一、计算公式：
    A=（Td-T0）/(Ta-Td)     A<=0表示不结露， A>0表示结露
Td，最热月空气露点温度，无空调时，取夏季空调相应的露点温度，查“全国各地气象参数表”，福州为：30.96厦门为：29.86，有空调时，取空调设计房间的露点温度；
T0，介质温度，金属管道和设备表面温度同介质温度；
T1，塑料管道外表面温度，采用塑料管道时，用T1代替T0进行计算，
Ta，环境温度，无采暖无空调时，防结露时，取夏季空调温度(福州35.2度,厦门33.4度)；

二、举例：建设地点在厦门，当塑料排水立管管径DN100，环境温度30度，介质温度20度时，塑料管道外表面温度T1=20.8度，
故，A=（Td-T0）/(Ta-Td)=（29.86-20.8）/(33.4-29.86)=2.56>0,

所以，塑料排水立管外部应设防结露保护。
再根据设计基数A查03S401图集选用材料进行防结露保护。
