管道油漆色标标识的相关资料

随笔

《建筑给水排水与节水通用规范》GB55020-2021
8.1.9（强）  给水、排水、中水、雨水回用及海水利用管道应有不同的标识，并应符合下列规定：
1  给水管道应为蓝色环；
2  热水供水管道应为黄色环、热水回水管道应为棕色环；
3  中水管道、雨水回用和海水利用管道应为淡绿色环；
4  排水管道应为黄棕色环。
【条文说明】给水、排水、中水、雨水回用及海水利用管道有不同标识的要求，是为了解决在建筑物内设有中水系统或雨水回用系统情况下，给水系统与中水系统的管道采用同一种管材时，不能区分。在建筑维修或改造时，如果管道没有不同的标识，会造成给水管道与中水管道的错接，发生饮用中水的问题，影响使用者的身体健康。

《消防设施通用规范》GB 55036-2023
2.0.10（强） 消防设施上或附近应设置区别于环境的明显标识，说明文字应准确、清楚且易于识别，颜色、符号或标志应规范。手动操作按钮等装置处应采取防止误操作或被损坏的防护措施。
【条文说明】本条规定了在各类消防设施的管道、组件等外表或附近应设置明显的标志，以便平时维护保养和检查系统组件的设置状态，如控制阀门的启闭状态，并在火灾时能够及时、准确找到相应设施和组件并进行应急操作，确保及时启动消防设施。
【《施通规》实施指南-26~28页】[实施要点]
(1)在室内设置的各类消防设备的本体上，应设置描述如何检修、操作的标识。例如，具有手动功能的阀门、火灾自动报警系统中的手动按钮、消火栓箱内的手动启泵按钮、排烟系统中的排烟口手动操作装置、固定消防炮的手动操作装置及其他设备的手动操作装置或阀门、消防电源的配电箱或配电设备上，均应有颜色明显、文字清晰、文字描述准确、操作指示正确的标识。
   例如，现行国家标准《消防给水及消火栓技术规范》GB50974-2017第 5.4.9 条规定，水泵接合器处应设置永久性标志铭牌，并应标明供水系统、供水范围和公称压力。《建筑灭火器配置设计规范》GB 501402022 第 5.2.6条规定，对有视线障碍的灭火器设置点，应设置指示其位置的醒目标志。《建筑防烟排烟系统技术标准》GB 51251-2018第 6.1.5条规定，防烟、排烟系统中的送风口、排风口、排烟防火阀、送风风机、排烟风机、固定窗等应设置明显永久标识。《泡沫灭火系统技术标准》GB 50151一2021第3.7.1条规定，泡沫灭火系统中所用的控制阀门应有明显的启闭标志。《火灾自动报警系统设计规范》GB 500116-2013第6.3.2条规定，手动火灾报警按钮应设置在明显和便于操作的部位。当采用壁挂方式安装时，应有明显的标志;第 10.1.6 条规定，消防用电设备的配电设备应设置明显标志。《气体灭火系统设计规范》GB 50370-2005 第 4.1.7 条规定，喷头应有型号、规格的永久性标识。
(2)除在消防设备的本体上设置标识外，在一些消防设备的附近还应设置便于识别的标志。例如，设置室外消火栓、市政消火栓、消防水泵接合器的位置，消防水泵房和消防控制室的入口处，设置固定消防炮的位置，设置中、高倍数泡沫灭火系统、全淹没气体灭火系统和干粉灭火系统的房间入口处等位置附近，灭火器设置点的墙体、柱面或灭火器放置箱体或其旁边。
      例如，现行国家标准《消防给水及消火栓技术规范》GB 509742017第 7.2.11条规定，地下式市政消火栓应有明显的永久性标志;第 8.3.7条规定，消防给水系统的室内外消火栓、阀门等设置位置应设置永久性固定标识。《气体灭火系统设计规范》GB 50370-2005 第 6.0.2条规定，防护区的入口处应设置采用的相应气体灭火系统的永久性标志牌。
(3)消防设备或器材的外观颜色应与环境或内部装修饰面材料的颜色有明显区别，并且一目了然，要尽量采用通用的红色涂装。例如，室内和室外消火栓、市政消火栓、消火栓箱、消防水泵接合器、消防给水管道、灭火介质输送管道、各类消防设施上的控制阀门和就地手动操作装置、手动启动按钮、声光警报器消防广播喇叭、消防配电箱(柜)、灭火器等的外饰面多采用红色。
      例如，现行国家标准《建筑设计防火规范》CB 50016-2014(2018年版)第8112条规定，设置在建筑室内外供人员操作或使用的消防设施均应设置区别于环境的明显标志。《建筑内部装修设计防火规范》GB 50222-2017第4.0.2条规定，建筑内部消火栓箱门不应被装饰物遮掩，消火栓箱门四周的装修材料颜色应与消火栓箱门的颜色有明显区别或在消火栓箱门表面设置发光标志
(4)各类标识的文字应简单明了，描述清楚、准确，不应模棱两可;指示应正确，文字大小应便于识别，并与环境条件或空间大小相适应(尤其是高大空间的疏散指示标志 );图形应符合规范，符合国际通用表达方式;文字、符号应清晰，设置方位应便于阅读或识别。有关消防安全标志的制作和设置要求，《消防安全标志通用技术条件》GA 480.1~6-2004 和国家标准《消防安全标志设置要求》GB 15630-1995 等标准均有详细规定，在工程中可以参照实施。
(5)在各类手动操作按钮、阀门上除应设置清楚、清晰的位置指示标志或操作说明外，还应采取防止误操作或意外碰撞引起的误动作的防护措施。例如，在手动报警按钮上设置方便破碎或打开的防护外罩，在手动启动按钮或操作手柄上设置易于打开的铅封，在阀门的正常启闭状态位置上设置锁定阀位的锁具等。例如，现行国家标准《自动喷水灭火系统设计规范》GB 50084-2017第 6.2.7条规定，连接报警阀进出口的控制阀应采用信号阀;当不采用信号阀时，控制阀应设锁定阀位的锁具。《消防给水及消火栓技术规范》GB 50974-2017第5.1.12条规定，消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，当设置暗杆阀门时应设有开启刻度和标志。《细水雾灭火系统技术规范》GB 50898-2013第3.6.4条规定，手动启动装置和机械应急操作装置应采取防止误操作的措施，手动启动装置和机械应急操作装置上应设置与所保护场所对应的明确标识。《水喷雾灭火系统技术规范》GB 50219-2014第8.3.7条规定，水喷雾灭火系统的消防水泵接合器应设置与其他消防系统的消防水泵接合器区别的永久性固定标志，并有分区标志;第 8.3.8 条规定，雨淋报警阀组的水源控制阀应有明显开闭标志和可靠的锁定设施。

《医疗机构污水处理工程技术标准》GB51459-2024
11.1.8（强） 医疗机构污水处理工程的管道和设备应有永久标识，并应符合下列规定:
  1 污水收集管道、工艺管道应有识别色和识别符号,并用箭头标识流动方向;
  2 处理设备应标识设备名称;
  3 构筑物护栏、扶梯和走道板应有安全色;
  4 特殊医疗污水和传染病医疗机构污水检查井应有识别符号。

《消防给水及消火栓系统技术规范》GB50974-2014，
12.2.3 消火栓的现场检验应符合下列要求:...
  7  消火栓外观应无加工缺陷和机械损伤；铸件表面应无结疤、毛刺、裂纹和缩孔等缺陷；铸铁阀体外部应涂红色油漆，内表面应涂防锈漆，手轮应涂黑色油漆；外部漆膜应光滑、平整、色泽一致，应无气泡、流痕、皱纹等缺陷，并应无明显碰、划等现象 ；

13.2.12 管网验收应符合下列要求：
  1  管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计要求，管道标识应符合设计要求 ；......

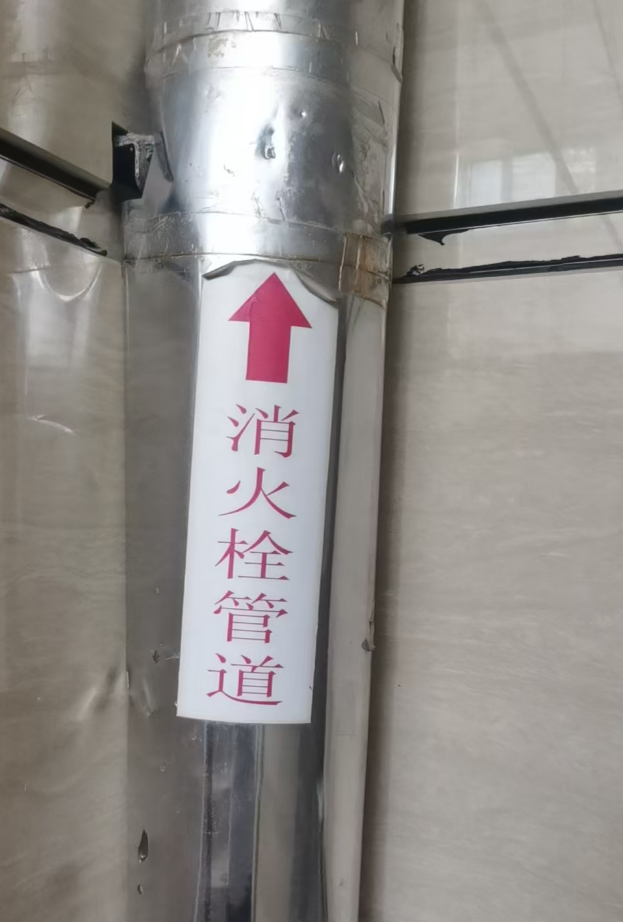

12.3.24 架空管道外应刷红色油攘或涂红色环圈标志，并应注明管道名称和水流方向标识。红色环圈标志，宽度不应小于 20mm ，间隔不宜大于 4m ，在一个独立的单元内环圈不宜少于 2 处 。
检查数量：按数量抽查 30% ，不应少于 10 件 。
检验方法：直观检查 。

《自动喷水灭火系统施工及验收规范》GB50261-2017
9.0.14 每年应对消防储水设备进行检查，修补缺损和重新油漆。
《自动喷水灭火设施安装》20S206
4页，5.11.17 配水干管、配水管应做红色或红色环圈标志。红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

《水喷雾灭火系统设计规范》GB50219-2014
10.0.8 每年应对系统的下列项目进行一次检查：
    1 应对消防储水设备进行检查，修补缺损和重新油漆；
    2 应对水源的供水能力进行一次测定。

《大空间智能型主动喷水灭火系统技术规程》CECS263：2009
18.0.8 每年应对消防储水设备进行检查，修补缺损和重新油漆。

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
13.3.22 在涂刷油漆前，必须清除管道及设备表面的灰尘、污垢、锈斑、焊渣等物。涂漆的厚度应均匀，不得有脱皮、起泡、流淌和漏涂等缺陷。
        检验方法：现场观察检查。

《建筑与小区雨水利用工程技术规范》GB 50400-2016
7.3.9（原强） 雨水供水管道上不得装设取水龙头，并应采取下列防止误接、误用、误饮的措施：
    1 雨水供水管外壁应按设计规定涂色或标识；
    2 当设有取水口时，应设锁具或专门开启工具；
    3 水池(箱)、阀门、水表、给水栓、取水口均应有明显的“雨水”标识。
【条文说明】本条为强制性条文。雨水回用系统在使用过程中存在误接、误用、误饮的危险。误接往往发生在住宅装修过程、埋地管道维修过程，所以雨水管道外壁必须涂色或标识，以便防止雨水管道误认为生活饮用水管道并与之连接。“雨水”标识虽然能防止认识且能看到文字的人误饮误用，但无光线时，以及儿童、盲人、文盲人群无法辨认，所以应在取水口上设锁具或专门开启工具。
    条文的实施与检查如下：
    1 实施：在设计中应在施工设计说明图纸中规定管道外壁的涂色和标识，管道系统图及平面图中雨水管道上的取水口(比如冲洗车库地面取水口)应表示出带锁或专门开启工具。施工安装中应对条文逐条执行。
    2 检查：应审核施工设计图纸中的设计说明和雨水回用系统的系统图、平面图，图纸中应有雨水管道的涂色或标识说明，雨水管道上的取水口应采用图例或文字表明设锁具或专门开启工具。工程检查中应按条文要求逐项检查。

《建筑中水设计标准》GB50336-2018
8.1.5（原强） 中水管道应采取下列防止误接、误用、误饮的措施：
    1 中水管网中所有组件和附属设施的显著位置应配置“中水”耐久标识，中水管道应涂浅绿色，埋地、暗敷中水管道应设置连续耐久标志带；
    2 中水管道取水接口处应配置“中水禁止饮用”的耐久标识；
    3 公共场所及绿化、道路喷洒等杂用的中水用水口应设带锁装置；
4 中水管道设计时，应进行检查防止错接；工程验收时应逐段进行检查，防止误接。
【条文说明】强制性条文。防止中水误接、误饮、误用，保证中水的使用安全是建筑中水设计中必须特殊考虑的问题，也是采取安全防护措施的主要内容，设计时必须给予高度的重视。
       关于中水管道外壁颜色和标志，由于我国目前对于给水排水管道的外壁尚未作出统一的涂色和标志要求，中水管道外壁的颜色采用浅绿色是多年来已约定成俗的。当中水管道采用外壁为金属的管材时，其外壁的颜色应涂浅绿色；当采用外壁为塑料的管材时，应采用浅绿色的管道，并应在其外壁模印或打印明显、耐久的“中水”标志，避免与其他管道混淆。国家制订出给水排水管道外壁涂色的相关标准后，可按其有关规定涂色和标志。中水管道埋地后，为防止后期维护误接，增加了埋地管道应作连续标志的要求。目前建筑采用的管材种类较多，设计中应注意此条款的规定。对于第2款～第4款，设计时可在图上标明，或采用设计说明提出要求。对于设在公共场所及绿化的中水取水口，设置带锁装置，主要考虑防止不识字人群(如儿童)的误用。车库中用于冲洗地面和洗车用的中水龙头也应上锁或明示不得饮用，以防停车人误用。
       国内已有用户装修误接建筑中水的案例，主要原因在于主体工程与精装修往往为两个阶段，有可能还不是同一施工单位，而装修人员缺乏专业判断能力，这就要求工程交接时不仅要做好必要的标记，还应有明确的交付使用安全须知。

《绿色建筑评价标准》 GB/T 50378-2019
5.1.3 给水排水系统的设置应符合下列规定：
    1 生活饮用水水质应满足现行国家标准《生活饮用水卫生标准》GB 5749的要求；
    2 应制定水池、水箱等储水设施定期清洗消毒计划并实施，且生活饮用水储水设施每半年清洗消毒不应少于1次；
    3 应使用构造内自带水封的便器，且其水封深度不应小于50mm；
    4 非传统水源管道和设备应设置明确、清晰的永久性标识。
【条文说明】...第4款，要求对非传统水源的管道和设备设置明确、清晰的永久标识，可最大限度地避免在施工、日常维护或维修时发生误接、误饮、误用的情况，为用户提供健康用水保障。目前建筑行业有关部门仅对管道标记的颜色进行了规定，尚未制定统一的民用建筑管道标识标准图集，标识设置可参考现行国家标准《工业管道的基本识别色、识别符号和安全标识》GB7231、《建筑给水排水及采暖工程施工质量验收规范》GB50242中的相关规定。

《绿色建筑设计标准》DB33/1092-2021
7.2.8 所有给水排水管道、设备、设施应设置明确、清晰的永久性标识，并应符合下列规定：
  1 应在管井、地下室、检查井等明露管道、检修节点设置管道标识，标识系统由名称、流向等组成；
  2 设置的标识字体、大小、颜色应方便辨识，且标识的材质应符合耐久性要求。

《住宅建筑生活二次供水工程技术规程》DB33/T1171-2019
4.7.11 二次供水管道标识设置应符合下列规定：
1 标明供水分区及水流方向；
2 明确二次增压管的工况压力等级；
3 阀门应有明显启闭标识。

《民用建筑工程给水排水施工图设计深度图样》09S901-21页  2.7.3 防腐油漆
  1）生活给水管和热水管直接在管道上进行保温，给水管外壳刷浅蓝色调和漆二道，热水管外壳刷浅蓝色带双红环为色标。
  2）消火栓给水管道先刷二道防锈漆，再外刷红色调和漆为色标。
  3）自动喷水系统管道刷红色调和漆二道，外再刷黄色调和漆色环做色标。
  4）污水管如为暗装，由外刷石油沥青二道，如为明装则先刷防锈漆二道后，再外刷灰色调和漆二道。
  5）管道支架均先刷防锈漆二道后，再刷灰色调和漆二道。
  6）碳钢质水箱，先刷防锈漆二道，再刷灰色调和漆二道。
  7）非金属管道应在进行完保温或防结露后保护壳上按上述要求刷调和漆色标。
  8）溢、汇水管先刷防锈漆二道，再在外壁刷蓝色调和漆二道。
  9）雨水管外壁刷白色调和漆二道，先刷防锈漆、再外刷黑色调和漆带黄色环色标。
  10）压力排水管外壁先刷防锈漆二道，再刷灰色调和漆二道。

《二次供水工程技术规程》CJJ 140-2010
6.4.3 二次供水管道应有标识，标识宜为蓝色

随笔

室外工程的标识
《建筑给水排水与节水通用规范》GB55020-2021
2.0.13  室外检查井井盖应有防盗、防坠落措施，检查井、阀门 井井盖上应具有属性标识。位于车行道的检査井、阀门井，应釆 用具有足够承载力和稳定性良好的井盖与井座。
【条文说明】本条规定检查井井盖选用原则。为避免在检查井井盖损坏或缺失时发生行人不慎跌落造成伤亡事故，故规定井盖有防盗、防坠落的措施，如防坠落网等。建筑小区的检查井规格有大有小，埋设深度深浅不一。一般井内径较小时，行人不容易跌落。但是井内径大于或等于600mm时，行人容易跌落井内，造成伤害。

随笔

《消防安全标志牌》XF480-2023

《消防安全标志》GB13495-2015 （第1部分:标志【链接】； 第2部分:产品通用要求【链接】； 第3部分:设置要求【链接】；）

《消防技术文件用消防设备图形符号》GB/T4327
《安全色》GB2893-2008

《消防安全标志设置要求》GB15630-1995【链接】


《建筑给水金属管道工程技术标准》CJJ∕ T154-2020

《建筑防腐蚀工程施工规范》GB50212-2014

《工业管道的基本识别色、识别符号和安全标识》GB7231-2003【链接1】

《常用危险化学品的分类及标志》GB13690-1992

《人民防空工程设备设施标志和着色标准》RFJ01-2014
《建筑颜色的表示方法》GBT18922
《中国建筑色卡》GSB16-1517
