汽车库喷头布置

随笔

《自动喷水灭火系统设计规范》GB50084-2017
6.1.3  湿式系统的洒水喷头选型应符合下列规定：
    1 不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头；
    2 吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头；
    3 顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头；
    4 易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头；
    5 顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头；
    6 住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头；
    7 不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。

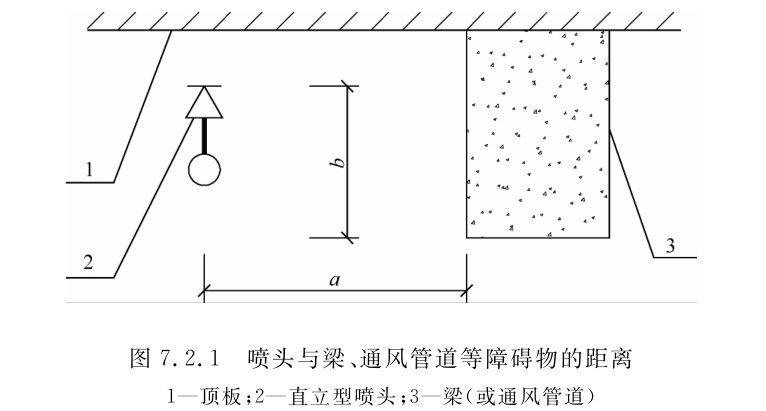

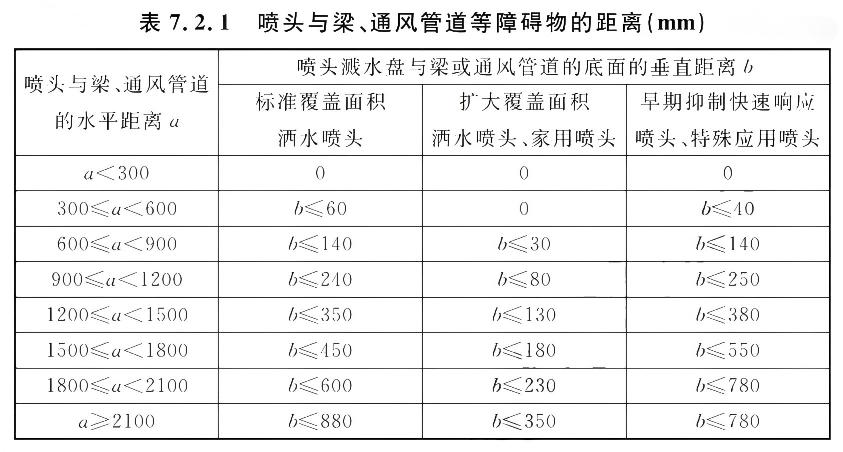

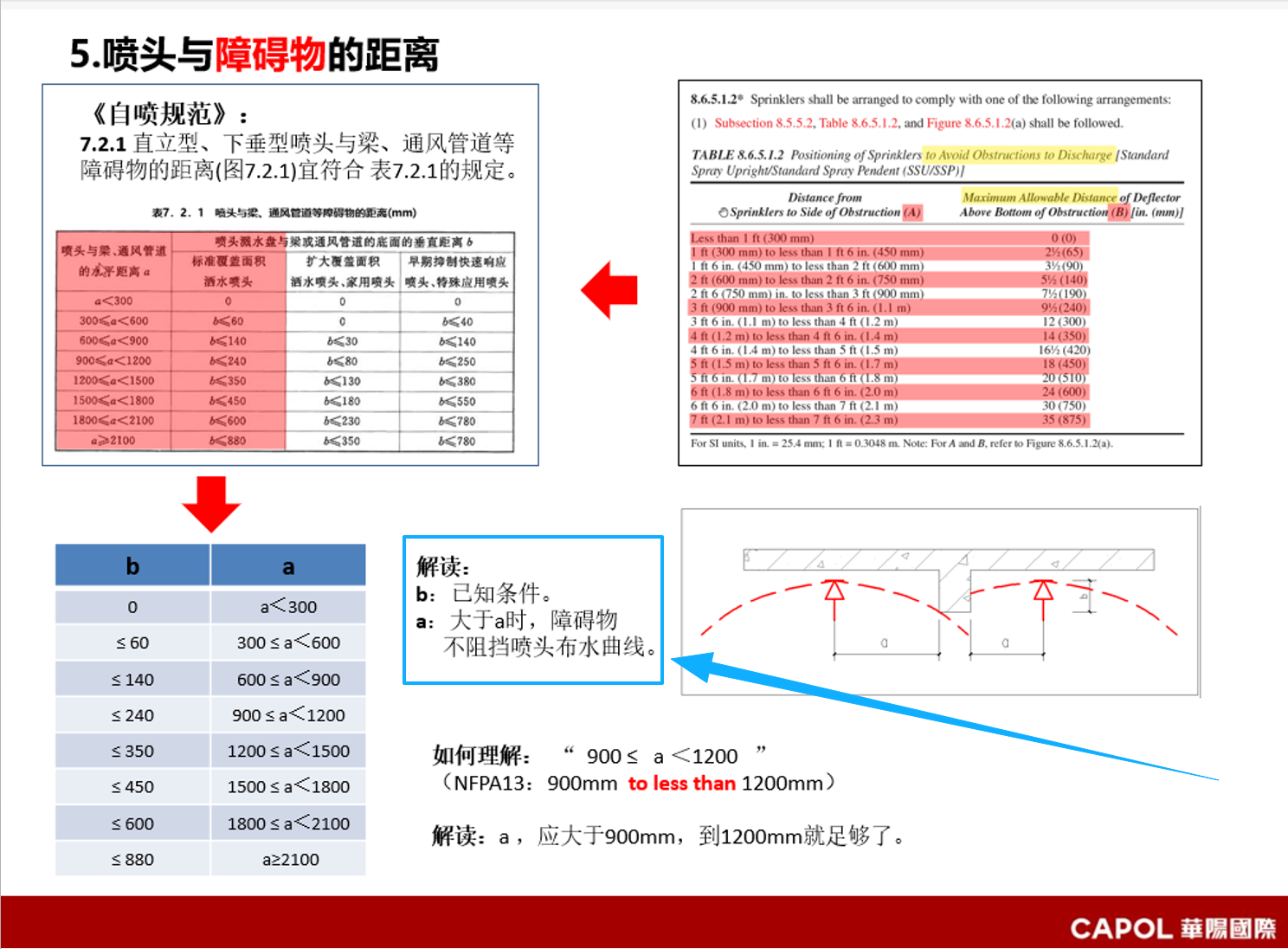

7.2.1 直立型、下垂型喷头与梁、通风管道等障碍物的距离(图7.2.1)宜符合表7.2.1的规定。

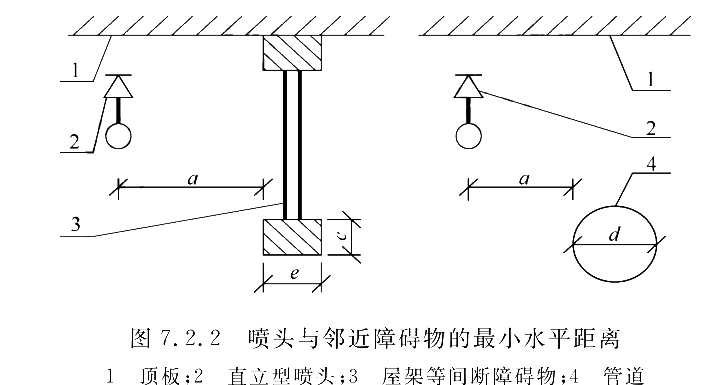

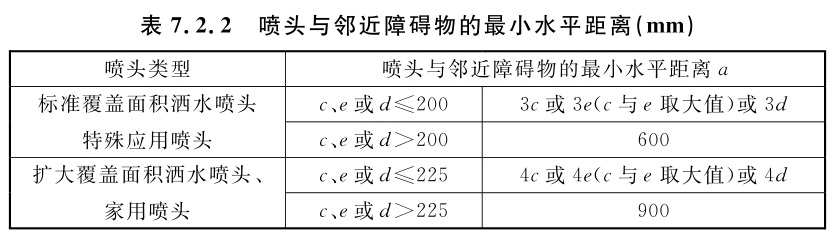

7.2.2 特殊应用喷头溅水盘以下900mm范围内，其他类型喷头溅水盘以下450mm范围内，当有屋架等间断障碍物或管道时，喷头与邻近障碍物的最小水平距离(图7.2.2)应符合表7.2.2的规定。

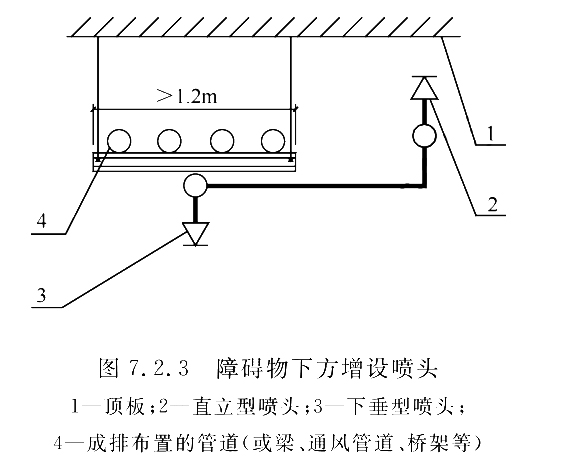

7.2.3 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头(图7.2.3)；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。
