给排水管道穿越楼板、屋面、墙体、水池等处的设置要求（套管）

随笔

《建筑给水排水与节水通用规范》GB55020-2021（强）
8.1.8 地下室或地下构筑物外墙有管道穿过时，应采取防水措施。对有严格防水要求的建筑物，应采用柔性防水套管。
【条文说明】经过多年的实践，该条的执行可有效地防止质量事故的产生，如果忽略了此条内容或不够重视将造成严重的后果。有严格防水要求的部位，如水泵吸水管穿过水池池壁处应设置柔性防水套管。

《建筑与市政工程防水通用规范》GB55030-2022（强）
4.1.8 防水节点构造设计应符合下列规定∶
1  附加防水层采用防水涂料时，应设置胎体增强材料；
2  结构变形缝设置的橡胶止水带应满足结构允许的最大变形量
3 穿墙管设置防水套管时，防水套管与穿墙管之间应密封。

4.6.6 室内工程的防水构造设计应符合下列规定：
  1 地漏的管道根部应采取密封防水措施；
  2 穿过楼板或墙体的管道套管与管道间应采用防水密封材料嵌填压实；
  3 穿过楼板的防水套管应高出装饰层完成面，且高度不应小于20mm。

5.1.10 管件穿越有防水要求的结构时应设置套管，套管止水环与套管应满焊。穿管后应将套管与管道之间的缝隙填塞密实，端口周边应填塞密封胶。
【条文说明】 管件穿越有防水要求的混凝土板、墙体时应设置套管。预先埋设穿墙、板管是为了避免浇筑混凝土完成后，重新凿洞破坏防水层，造成工程渗漏隐患。穿墙、板管外壁与混凝土交界处是防水薄弱环节，穿墙、板管中部加上止水环以改变水的渗透路径，从而达到防水效果。如果止水环与管不满焊，或满焊而不密实，则止水环与管接触处仍是防水薄弱环节，因此防水套管止水环应与套管满焊；穿管后应采用密封材料将套管间隙填塞密实，端口周边应填塞密封胶。

《建筑与市政工程抗震通用规范》GB55002-2021（强）
6 市政工程抗震措施
6.2.9 城镇给水排水和燃气热力工程中，管道穿过建（构）筑物的墙体或基础时，应符合下列规定∶
1 在穿管的墙体或基础上应设置套管，穿管与套管之间的间隙应用柔性防腐、防水材料密封。
2 当穿越的管道与墙体或基础嵌固时，应在穿越的管道上就近设置柔性连接装置。
【条文说明】6.2.8～6.2.12 这几条明确给水排水和燃气热力工程中各类管道的基本构造措施。

《建筑机电工程抗震设计规范》GB50981-2014
4.1.2 管道的布置与敷设应符合下列规定：...
  4 管道不应穿过抗震缝。当给水管道必须穿越抗震缝时宜靠近建筑物的下部穿越，且应在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装门形弯头或设置伸缩节；
  5 管道穿过内墙或楼板时，应设置套管；套管与管道间的缝隙，应采用柔性防火材料封堵；
  6 当8度、9度地区建筑物给水引入管和排水出户管穿越地下室外墙时，应设防水套管。穿越基础时，基础与管道间应留有一定空隙，并宜在管道穿越地下室外墙或基础处的室外部位设置波纹管伸缩节。

《消防给水及消火栓系统技术规范》GB50974-2014
5.1.13 离心式消防水泵吸水管、出水管和阀门等，应符合下列规定：...
   10 消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合本规范第 12.3.19 条第5款的要求；
   11 消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

12.3.19 架空管道的安装位置应符合设计要求，并应符合下列规定：...
    3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；
    4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；
    5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；
    6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；
    7 消防给水管可能发生冰冻时，应采取防冻技术措施；
    8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。
    检查数量：按数量抽查30%，不应少于10件。
    检验方法：尺量检查。

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
3.3.3（原强） 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；
【条文说明】原《规范》经过多年的实践对该条执行较为认真并有效地防止了质量事故的产生。如果忽略了此条内容或不够重视将造成严重的后果，所以将此条列为强制性条文。

3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
【条文说明】原《规范》条文，增加了套管与管道之间缝隙应用阻燃密实材料。经过调研了解到，这个缝隙不堵不美观，而且不具私密性，所以增加此内容。

《防水套管》02S404
《建筑排水管道安装-塑料管道》19S406
管道穿楼面（A、B型）        34
管道穿楼面（C、D型）        35
管道穿楼面（E、F型）        36
管道穿楼面（G型）        37
管道穿屋面        38
管道穿外墙、内墙、井壁及砂基础        39
管道穿承重墙        40
《建筑给水铜管道安装》09S407-1
管道穿墙体、池壁安装        24
管道穿楼板、屋面安装        25
《建筑给水薄壁不锈钢管道安装》22S407-2
管道穿墙体、墙基础、池壁安装        58
管道穿楼板、屋面安装        59
《建筑生活排水柔性接口铸铁管道与钢塑复合管安装》13S409
管道穿内墙及压力排水出户水封井图        33
管道穿地下室外墙、砖墙基础及埋地安装图        34
管道穿楼面、屋面及通气帽安装图        35
《建筑特殊单立管排水系统安装》10SS410
《建筑给水复合金属管道安装》10SS411
《屋面雨水排水管道安装》15S412
柔性接口铸铁排水横管或立管穿楼板固定安装        73

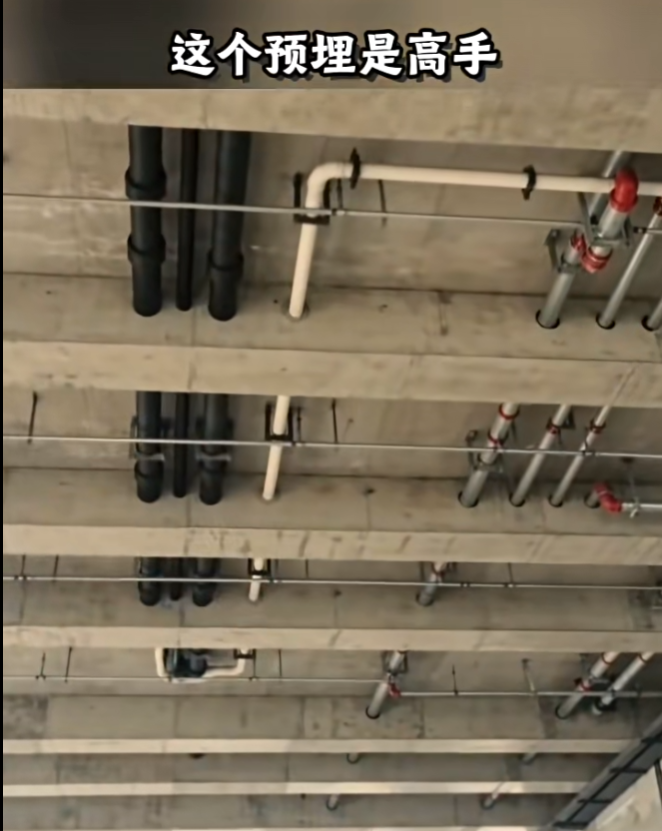

随笔

《广东省住宅工程质量常见问题防治操作指南2022-06》
（十二）生活、消防给水、生活排水系统管道渗漏
1.设计技术措施...
（3）卫生间、厨房、阳台等现浇楼板的管道穿楼板安装排水管时推荐采用成品止水节，即在主体结构楼板施工期间安装止水节，在楼板模板上，止水节管身一次性浇筑在结构楼板混凝士内。详见图图 2.12-1a、图 2.12-1b



《福建省住宅工程设计若于技术规定》闽建科(2018)4号
第四条 内墙面、楼地面防渗漏技术措施应符合下列规定:...
3   厕浴间等有防水要求的房间，穿楼板管道应预埋成品止水节（详见图3）。
