虹吸雨水的消能井

随笔

《建筑给水排水与节水通用规范》GB55020-2021（强）
4.5.7  建筑高度超过100m的建筑的屋面雨水管道接入室外检查井时，检查井壁应有足够强度耐受雨水冲刷，井盖应能溢流雨水。
【条文说明】本条规定超高层建筑接入室外检查井的排水要求，超高层建筑屋面雨水的势能很大，通过雨水管道流动到室外检查井时，除一部分能量消耗于流动过程中的水头损失外，其余势能全部转化为动能，对检查井壁形成很大的冲刷力，井壁的材料强度应能耐受这种冲刷力。此外，屋面雨水排水系统的设计重现期大于室外雨水管道的设计重现期，遇有大于室外雨水管道设计重现期的降雨时，屋面雨水排出管进入检查井的雨水流量大于室外检查井的出流量，超出的流量必然从检查井盖向地面溢流，井盖应能够溢流雨水，避免被雨水顶开伤害行人。井盖溢流措施可采用格栅井盖。检查井防冲刷可采用混凝土材料制作井壁等。

《建筑给水排水设计标准》GB50015-2019
5.2.36 满管压力流系统设计应符合下列规定：...
9 满管压力流排水管系出口应放大管径，其出口水流速度不宜大于1.8m/s，当其出口水流速度大于1.8m/s时，应采取消能措施。

《建筑屋面雨水排水系统技术规程》CJJ142-2014
6.1.8 压力流系统排出管的雨水检查井宜采用钢筋混凝土检查井或消能井。检查井应能承受排出管水流的作用力，并宜采取排气措施。

《虹吸式屋面雨水排水系统技术规程》CECS183：2015
3.7.10 过渡段下游的流速不宜大于1.8m／s，当流速大于1.8m／s时应采取消能措施。

《屋面雨水排水管道安装》15S412

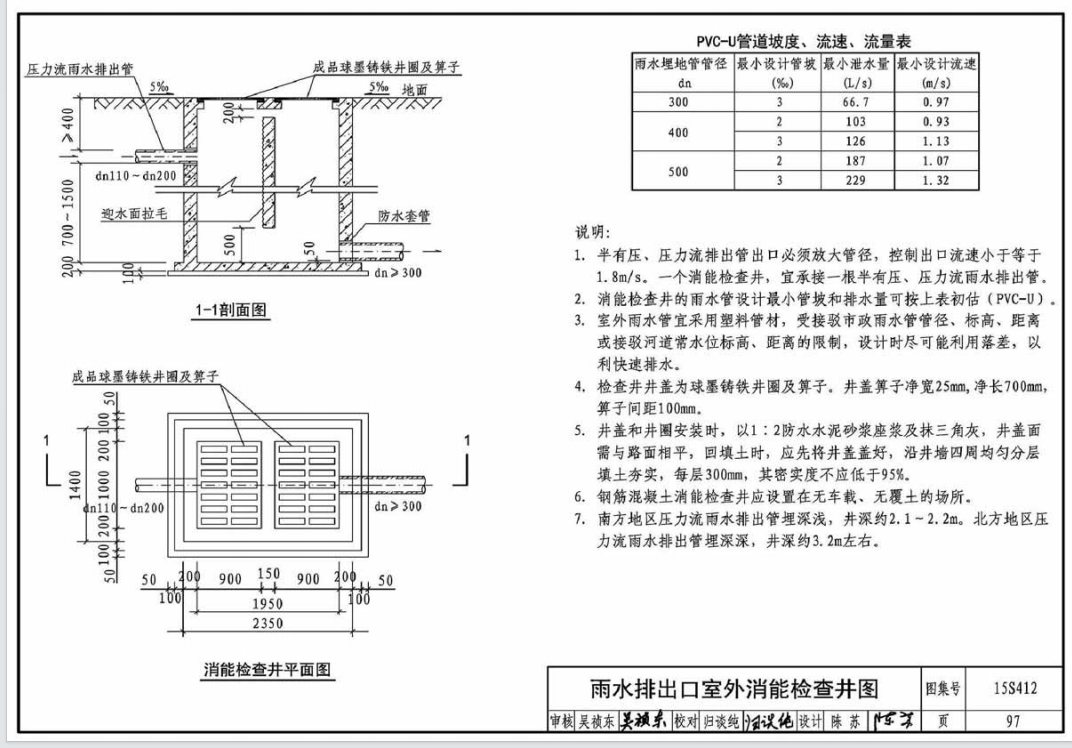

雨水排出口室外消能检查井图        97
室外消能检查井结构配筋图        98
