扩展型喷头的设计

随笔

《自动喷水灭火系统设计规范》GB50084-2017
2.1.15 快速响应洒水喷头：  响应时间指数RTI≤50(m·s)0.5的闭式洒水喷头。

2.1.20 扩大覆盖面积洒水喷头（EC喷头）： 流量系数K≥80 ，一只喷头的最大保护面积大于标准覆盖面积洒水喷头的保护面积，且不超过36㎡的洒水喷头，包括直立型、下垂型和边墙型扩大覆盖面积洒水喷头。

7.1.4 直立型、下垂型扩大覆盖面积洒水喷头应采用正方形布置，其布置间距不应大于表7.1.4的规定，且不应小于2.4m。
【条文说明】本条为新增条文。直立型、下垂型扩大覆盖面积洒水喷头目前在我国的应用较少，其优点是布置间距大、喷头用量少，缺点是顶板要求采用水平、光滑顶板，且不应有障碍物，同标准覆盖面积洒水喷头一样，扩大覆盖面积洒水喷头的布置间距也是由火灾危险等级确定，为此，本条参照美国消防协会标准《自动喷水灭火系统安装标准》NFPA 13的要求，提出了直立型、下垂型扩大覆盖面积洒水喷头的布置间距，并强调应采用正方形布置形式。

《自动喷水灭火系统 第1部分：洒水喷头》GB5135.1-2019
6.23.2规定了 EC喷头动态热性能的产品要求：
6.23.2.1 EC喷头按7.21.1规定的方法在标准方位进行试验，任一RTI值应小于或等于50（m·s）^0.5。
6.23.2.2 按7.21.1.1规定的方法在偏离最不利方位一个角度进行试验，RTI值不应超过125（m·s）^0.5或在标准方位下测得的平均RTI值的250%。
6.23.2.3 按7.26规定的方法进行环境试验后，试样应按7.21.1规定的方法在标准方位进行试验以确定环境试验后的RTI值，应符合下列要求：
    a）EC喷头的任一RTI值应小于或等于50（m·s）^0.5；
    b）平均RTI值不应超过环境试验前平均RTI值的130%。





















美国的EC边墙型喷头最大保护距离可以达到28英尺（8.5m）


侧墙型喷头设计分两步：

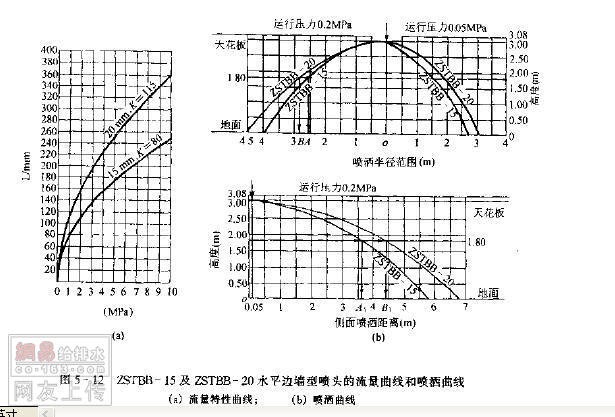

1按喷头型号、压力查喷头布水曲线，看是否满足保护跨度要求；
2按最大保护跨度（面积）按70%水量（保守一点）复核喷水强度是否满足要求

《建筑消防给水系统的设计施工监理》p155

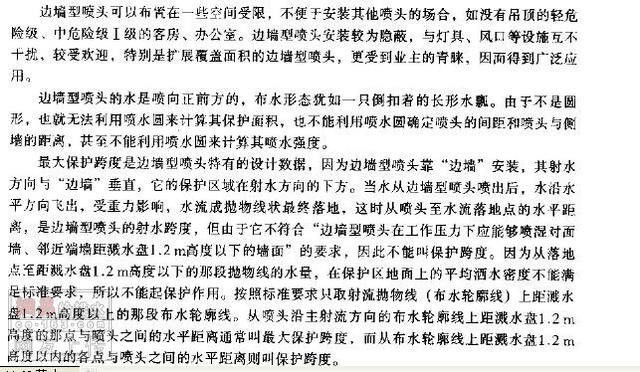

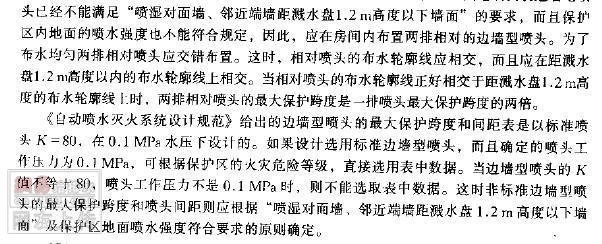

边墙型喷头的喷水曲线必须打湿距溅水盘1.2米以下的墙面，因此有2-~30%的水量消耗在墙面，一般取70%水量作为计算喷水强度的水量

随笔

当P=0.05MPa，查曲线图得：跨度约3.8m，离边墙约2.0m
根据喷水强度复核：轻危险S=14.23平方；中I级S=9.49平方

当P=0.10MPa，查曲线图得：跨度约4.5m，离边墙约2.2m
根据喷水强度复核：轻危险S=20.13平方；中I级S=13.42平方

当P=0.15MPa，查曲线图得：跨度约5.3m，离边墙约2.4m
根据喷水强度复核：轻危险S=24.65平方；中I级S=16.43平方

当P=0.20MPa，查曲线图得：跨度约6.2m，离边墙约2.5m
根据喷水强度复核：轻危险S=28.46平方；中I级S=18.97平方
