《消防给水稳压设备选用与安装》17S205

随笔

《消防给水稳压设备选用与安装》编审名单
编制组负责人：倪中华
编制组成员：王冠军 谢思桃    闫高峰   赵晋刚   胡建军    余开林    夏正春    金正辉
审查组长： 赵世明 审 查 组 成 员：任向东 郑克白 古 晏 黄晓家 王 锋 李建琳 赵力军 马 恒 郑克白 赵永顺
项目负责人：郭金鹏
项目技术负责人：杨进春

4.4 消防给水稳压设备有关设计技术条件
4.4.1 气压水罐工作压力：0.6MPa、1.0MPa、1.6MPa。
4.4.2 气压水罐有效调节水容积：≥150L。
4.4.3 工作压力比值为0.65~0.85。
4.4.4 稳压泵设计流量：1L/s、1.5L/s、2L/s、2.5L/s和3L/s。
4.4.5 消防给水稳压设备环境温度宜为5℃～40℃。
设计人员选用前应根据具体工程情况经计算后确定，对本图集未包括的相关技术参数，可单独配置相关设备。

5~6页：
a. 稳压泵启泵压力Ps1>15-H1，且≥H2+7。
b. 稳压泵停泵压力Psa=（Ps1+Hg）/αb-Hg。Ps1、Ps2单位为MPa；Hg为稳压设备安装处大气压力，本图集计算以0.1MPa取值。
c. 消防泵启泵压力P=Ps1+H1+H′-（7～10）。
稳压泵启泵压力Ps1>15-6.7=8.3m，且>1.85+7=8.85m。按《固定消防给水设备 第3部分：消防增压稳压给水设备》GB 27898.3-2011 要求气压水罐充气压力不应小于0.15MPa，Po取0.16MPa，稳压泵启泵压力Psu=Pa＋0.02=0.18MPa，Ps=（Pu+0.10）/0.8-0.1=0.25MPa.稳压泵扬程取 H=20m。对照第15页ADL立式消防给水稳压装置技术特性表，室内消火栓系统消防给水稳压设备可选用XW（L）-I-1.0-20-ADL。


内容简介：本图集适用于多层和高层建筑工程有稳压要求的临时高压消火栓给水系统和自动喷水灭火系统消防给水稳压设备的选用与安装。
主要内容：消防给水稳压设备选用说明、工作原理、运行控制；消防给水稳压装置和箱泵一体化消防稳压给水机组的安装图、安装尺寸及技术特性。
《消防给水及消火栓系统技术规范》GB 50974-2014于2014年10月1日施行，本规范对稳压泵的设计流量、设计压力、系统控制及配套气压水罐的调节容积都做出了新的规定，原图集98S205已不能满足规范要求，故及时予以修编。本图集对理解规范、正确选用消防给水稳压设备应用起到积极推动作用替代98S205

目录        1
总说明        3
室外临时高压消防系统稳压示意图        8

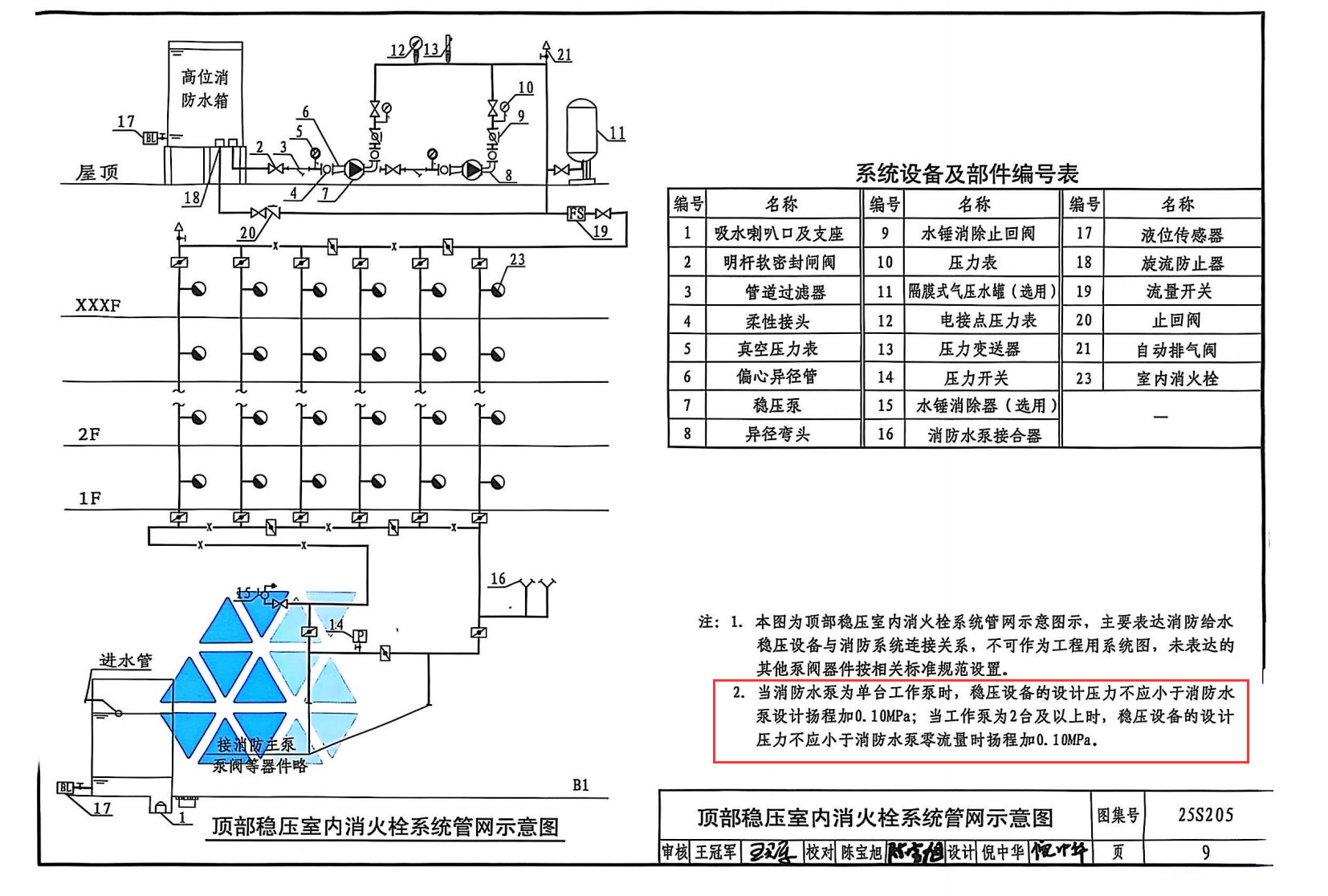

室内消火栓系统稳压示意图        9
自动喷水灭火系统稳压示意图        10
室内消火栓、自动喷水灭火系统合用稳压设备示意图(一)        11
室内消火栓、自动喷水灭火系统合用稳压设备示意图(二)        12
消防给水稳压装置
ADL甲型立式稳压装置安装图        13
ADL乙型立式稳压装置安装图        14
ADL立式消防给水稳压装置技术特性表        15
ADL甲型卧式稳压装置安装图        18
ADL乙型卧式稳压装置安装图        19
ADL卧式消防给水稳压装置技术特性表        20
SR立式稳压设备安装图        23
SR立式消防给水稳压装置技术特性表        24
箱泵一体化消防稳压供水机组
WXB-12箱泵一体化消防稳压供水机组        27
WXB-18箱泵一体化消防稳压供水机组(双)        28
WXB-18箱泵一体化消防稳压供水机组(单)        29
WXB-36箱泵一体化消防稳压供水机组(双)        30
WXB-36箱泵一体化消防稳压供水机组(单)        31
WXB-50箱泵一体化消防稳压供水机组        32
WXB-100箱泵一体化消防稳压供水机组        33
WXB型箱泵一体化消防稳压供水机组技术特性表        34
W(S)箱泵一体化消防稳压供水机组(双)        35
W(S)箱泵一体化消防稳压供水机组(单)        36
W(S)型箱泵一体化消防稳压供水机组技术特性表        31
消防给水稳压设备基础图        38
