[相关规范] 快速响应喷头的设置场所

[复制链接]
发表于 2021-3-12 10:42:11 | 显示全部楼层 |阅读模式
《消防设施通用规范》GB55036-2023(强)
4.0.5  洒水喷头应符合下列规定:
    1 喷头间距应满足有效喷水和使可燃物或保护对象被全部覆盖的要求;
    2 喷头周围不应有遮挡或影响洒水效果的障碍物;
    3 系统水力计算最不利点处喷头的工作压力应大于或等于0.05MPa;
    4 腐蚀性场所和易产生粉尘、纤维等的场所内的喷头,应采取防止喷头堵塞的措施;
    5 建筑高度大于100m的公共建筑,其高层主体内设置的自动喷水灭火系统应采用快速响应喷头
    6 局部应用系统应采用快速响应喷头

《自动喷水灭火系统设计规范》GB50084-2017

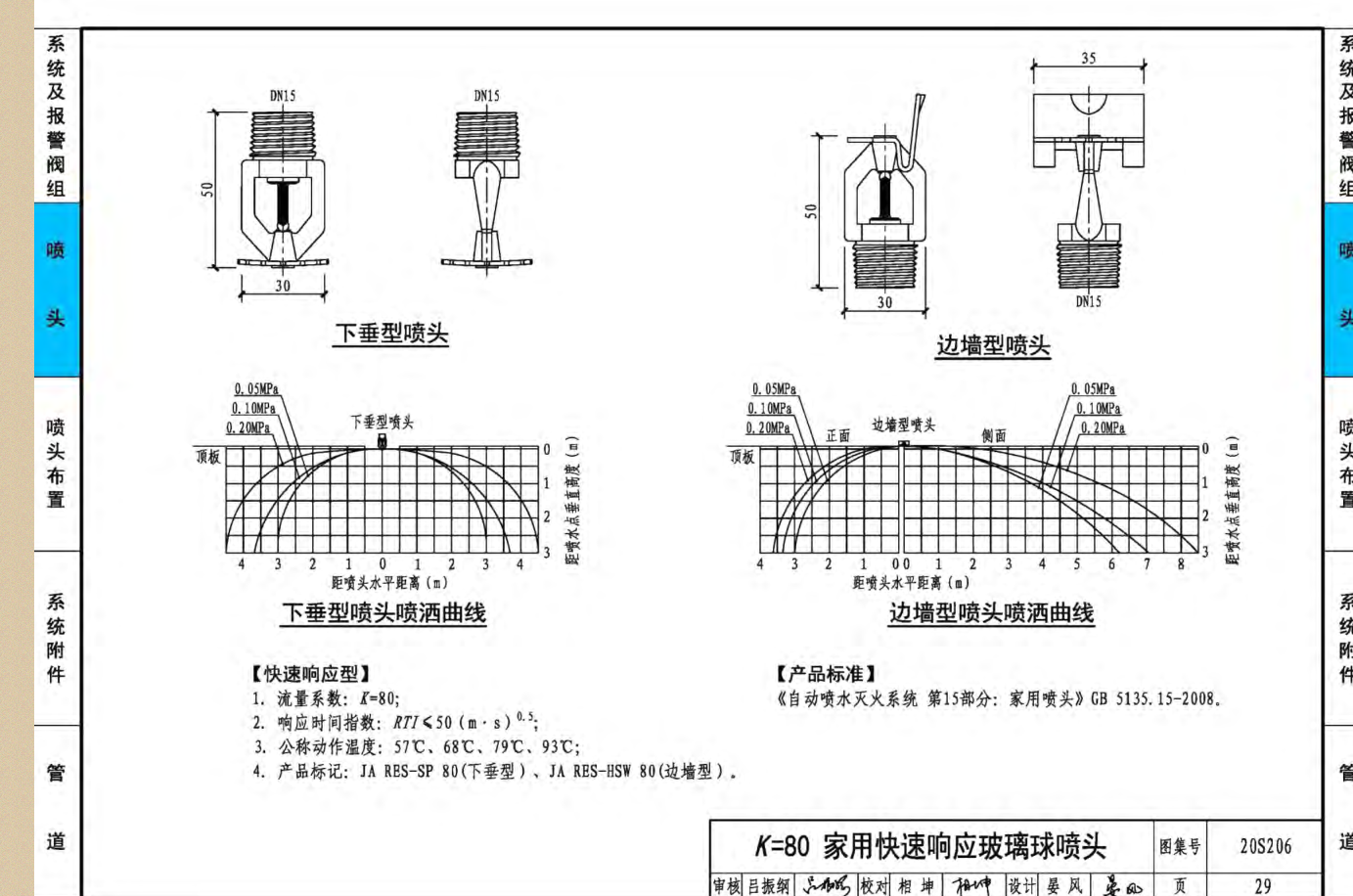

2.1.15 快速响应洒水喷头:响应时间指数RTI≤50(m·s)0.5的闭式洒水喷头。

5.0.15 当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时,系统应独立设置,且应符合下列要求:
    1(原强)喷头设置高度不应超过8m;当设置高度为4m~8m时,应采用快速响应洒水喷头
    2(原强)喷头设置高度不超过4m时,喷水强度不应小于0.5L/(s·m);当超过4m时,每增加1m,喷水强度应增加0.1L/(s·m);
    3 喷头的设置应确保喷洒到被保护对象后布水均匀,喷头间距应为1.8m~2.4m;喷头溅水盘与防火分隔设施的水平距离不应大于0.3m,与顶板的距离应符合本规范第7.1.15条的规定;
    4(原强) 持续喷水时间不应小于系统设置部位的耐火极限要求。

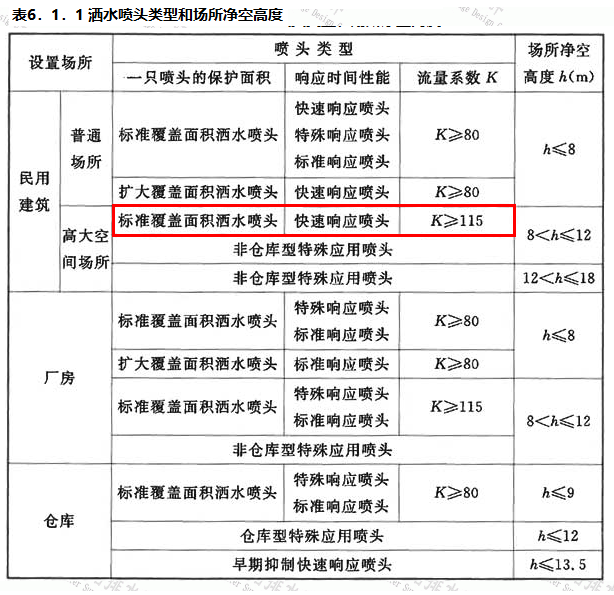

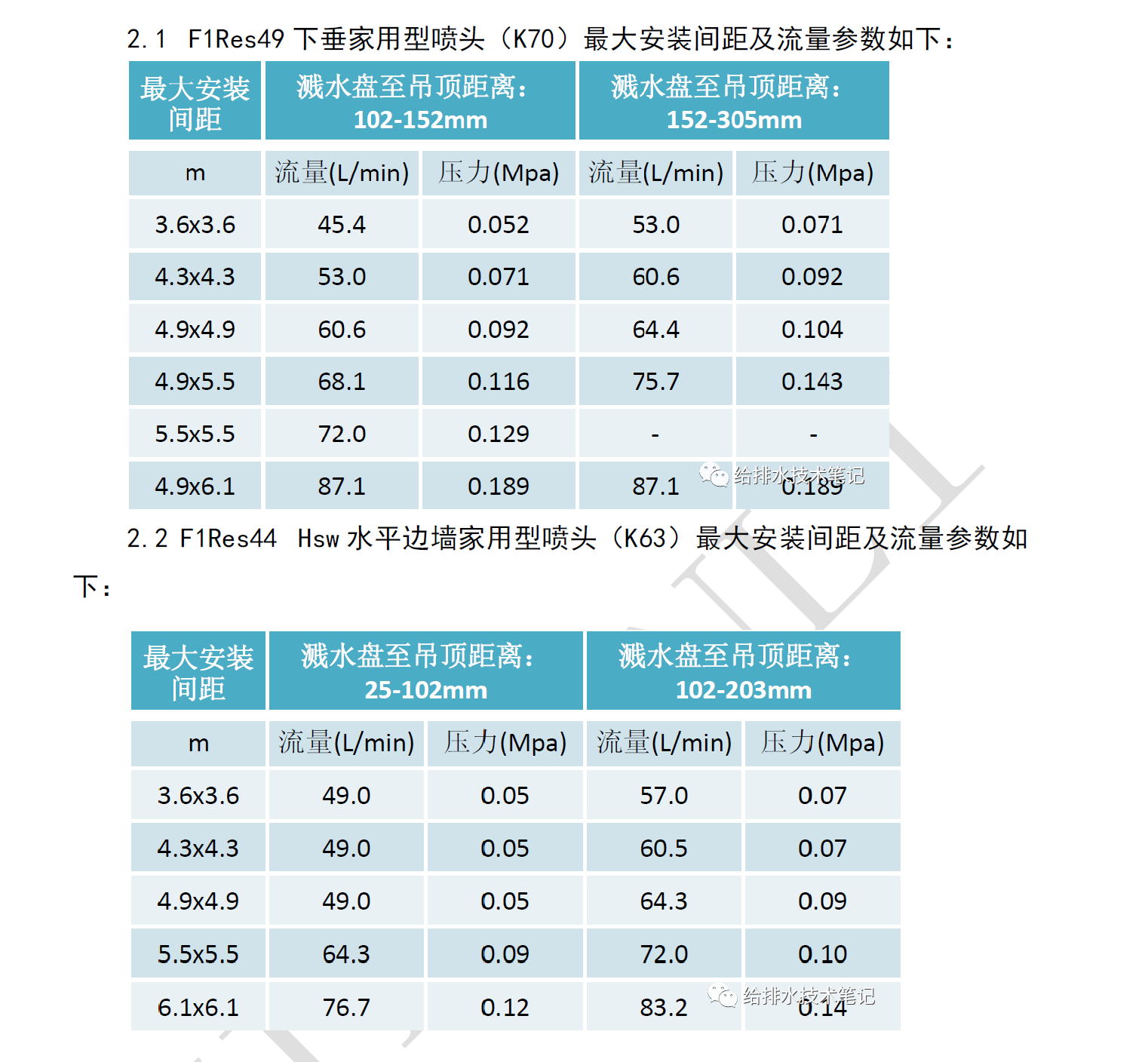

6.1.1 设置闭式系统的场所,洒水喷头类型和场所的最大净空高度应符合表6.1.1的规定;仅用于保护室内钢屋架等建筑构件的洒水喷头和设置货架内置洒水喷头的场所,可不受此表规定的限制。
6.1.7 下列场所宜采用快速响应洒水喷头。当采用快速响应洒水喷头时,系统应为湿式系统。
    1 公共娱乐场所、中庭环廊;
    2 医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所;
    3 超出消防水泵接合器供水高度的楼层;
    4 地下商业场所。

8.0.3 自动喷水灭火系统采用氯化聚氯乙烯(PVC-C)管材及管件时,设置场所的火灾危险等级应为轻危险级或中危险级Ⅰ级,系统应为湿式系统,并采用快速响应洒水喷头,且氯化聚氯乙烯(PVC-C)管材及管件应符合下列要求:

12.0.2(原强) 局部应用系统应采用快速响应洒水喷头,喷水强度应符合本规范第5.0.1条的规定,持续喷水时间不应低于0.5h。

《汽车库、修车库、停车场设计防火规范》GB50067-2014
5.1.3(原强) 室内无车道且无人员停留的机械式汽车库,应符合下列规定:
2 汽车库内应设置火灾自动报警系统和自动喷水灭火系统,自动喷水灭火系统应选用快速响应喷头

《综合医院建筑设计规范》GB51039-2014
6.7.2 设置自动喷水灭火系统,应符合下列要求;
    1 建筑物内除与水发生剧烈反应或不宜用水扑救的场所外,均应根据其发生火灾所造成的危险程度,及其扑救难度等实际情况设置洒水喷头;
    2 病房应采用快速反应喷头
    3 手术部洁净和清洁走廊宜采用隐蔽型喷头。

《印制电路板工厂设计规范》GB51127-2015
10.6.4(强) 占地面积大于1500m2或总建筑面积大于3000m2的印制电路板厂房应设置自动喷水灭火系统; 洁净区内应采用快速响应喷头

《浙江省消防技术规范难点问题 操作技术指南》浙消〔2020〕166号
9.1.1 电影厅、法院审判厅、报告厅、会议厅等为固定座位时,其厅室面积及相关消防设计应参照观众厅要求执行。设置在四层及四层以上的电影厅、法院审判厅、报告厅、会议厅等确有困难时,厅室面积可大于 400 ㎡,在符合规范要求的同时,还应符合下列规定:
...2 当设置自动喷水灭火系统时, 厅室内的喷头应采用快速响应喷头
9.7.1 体育场馆比赛大厅(含看台和场地)和观众休息厅可按一个防火分区设计,看台人员可通过观众休息厅疏散至安全出口。但应满足以下要求:
...6 建筑面积大于 2500 ㎡的体育馆,其休息厅应设置自动灭火系统,喷头应采用快速响应喷头。游泳馆的泳池上空可不设置自动灭火系统和火灾自动报警系统。

《浙江省既有建筑托育机构、老年人照料设施改建工程防火技术导则2023-03》
5.3.3 自动喷水灭火系统应满足下列要求:...
3 洒水喷头应采用快速响应喷头,不得采用隐蔽式洒水喷头。

《杭州市住宅小区电动自行车充电场所建设导则》杭建设发2022-198号
3.5.2 充电车库应设置自动喷水灭火系统,火灾危险等级按中危险 I 级确定;设置自动喷水灭火系统确有困难的,应设置局部应用系统,局部应用系统设置按《自动喷水灭火系统设计规范》GB 50048 执行。自动喷水灭火系统喷头应采用快速响应喷头

《文物和优秀历史建筑消防技术标准》DG/TJ08-2410-2022(上海)
6.1.8 自动喷水灭火系统应采用快速响应喷头


相关观点
1. 现行强制性条文:
(1)建筑高度大于100m的公共建筑,其高层主体内设置的自动喷水灭火系统应采用快速响应喷头(GB55036-2023-4.0.5条)
(2)局部应用系统应采用快速响应喷头(GB55036-2023-4.0.5条)
(3)洁净区内应采用快速响应喷头(GB51127-2015-10.6.4条)

2. 原强制性条文:
(1)当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时,当设置高度为4m~8m时,应采用快速响应洒水喷头(GB50084-2017-5.0.15条)
(2)室内无车道且无人员停留的机械式汽车库,汽车库内应设置火灾自动报警系统和自动喷水灭火系统,自动喷水灭火系统应选用快速响应喷头(GB50067-2014-5.1.3条)

3. 现行“应”字条文:

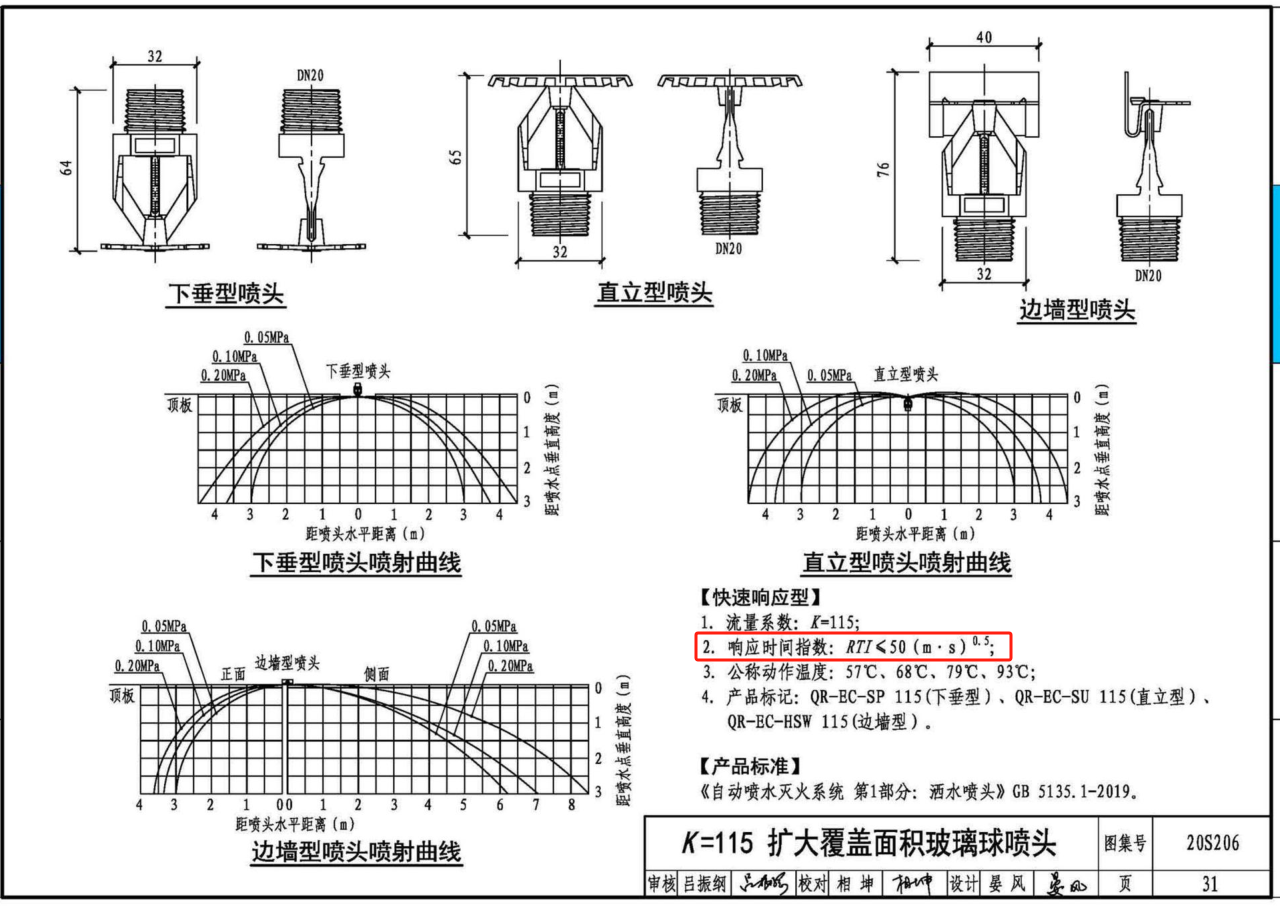

(1)民用建筑普通场所,净空高度h≤8m,扩大覆盖面积洒水喷头时,应采用快速响应喷头(GB50084-2017-6.1.1条)
(2)民用建筑高大空间场所,净空高度8m<h≤12m,标准覆盖面积洒水喷头时,K≥115,应采用快速响应喷头(GB50084-2017-6.1.1条)
(3)自动喷水灭火系统采用氯化聚氯乙烯(PVC-C)管材及管件时,应采用快速响应洒水喷头(GB50084-2017-6.1.7条)
(4)病房应采用快速反应喷头(GB51039-2014-6.7.2条)
(5)四层及四层以上的电影厅、法院审判厅、报告厅、会议厅等确有困难时,厅室面积可大于 400 ㎡,当设置自动喷水灭火系统时, 厅室内的喷头应采用快速响应喷头(浙消〔2020〕166号-9.1.1条)
(6)体育场馆比赛大厅(含看台和场地)和观众休息厅可按一个防火分区设计,建筑面积大于 2500 ㎡的体育馆,其休息厅应设置自动灭火系统,喷头应采用快速响应喷头(浙消〔2020〕166号-9.7.1条)
(7)既有建筑托育机构、老年人照料设施改建工程,洒水喷头应采用快速响应喷头(《浙江省既有建筑托育机构、老年人照料设施改建工程防火技术导则2023-03》5.3.3条)
(8)住宅小区电动自行车充电车库自动喷水灭火系统喷头应采用快速响应喷头(杭建设发2022-198号-3.5.2条)
(9)文物和优秀历史建筑,自动喷水灭火系统应采用快速响应喷头(上海DG/TJ08-2410-2022-6.1.8条)

4. 现行“宜”字条文:
(1)公共娱乐场所、中庭环廊,宜采用快速响应洒水喷头(GB50084-2017-6.1.7条)
(2)医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所,宜采用快速响应洒水喷头(GB50084-2017-6.1.7条)
(3)地下商业场所,宜采用快速响应洒水喷头(GB50084-2017-6.1.7条)

5. 其他要求:当采用快速响应洒水喷头时,系统应为湿式系统(GB50084-2017-6.1.7条)
 楼主| 发表于 2024-3-31 02:21:34 | 显示全部楼层
《自动喷水灭火系统设计规范》GB50084-2017
2.1.15 快速响应洒水喷头:响应时间指数RTI≤50(m·s)0.5的闭式洒水喷头。
2.1.16 特殊响应洒水喷头:响应时间指数50<RTI≤80(m·s)0.5的闭式洒水喷头。
2.1.17 标准响应洒水喷头:响应时间指数80<RTI≤350(m·s)0.5的闭式洒水喷头。

4.2.7 符合下列条件之一的场所,宜采用设置早期抑制快速响应喷头的自动喷水灭火系统。当采用早期抑制快速响应喷头时,系统应为湿式系统,且系统设计基本参数应符合本规范第5.0.5条的规定。...
【条文说明】本条借鉴发达国家标准,规定了采用早期抑制快速响应喷头的自动喷水灭火系统的适用范围。自动喷水灭火系统经过长期的实践和不断的改进与创新,其灭火效能已为许多统计资料所证实。但是,也逐渐暴露出常规类型的系统不能有效扑救高堆垛仓库火灾的难点问题。自20世纪70年代中期开始,美国工厂联合保险研究所(FM Global)为扑灭和控制高堆垛仓库火灾作了大量的试验和研究工作。从理论上确定了“早期抑制、快速响应”火灾的三要素:一是喷头感应火灾的灵敏程度;二是喷头动作时刻燃烧物表面需要的灭火喷水强度;三是实际送达燃烧物表面的喷水强度。
    早期抑制快速响应喷头是专为仓库开发的一种仓库专用型喷头,对保护高堆垛和高货架仓库具有特殊的优势,试验表明,对净空高度不超过13.5m的仓库,采用ESFR喷头时可不需再装设货架内置喷头。与标准流量洒水喷头相比,该喷头在火灾初期能快速反应,且水滴产生的冲量能穿透上升的火羽流,直至燃烧物表面。
    早期抑制快速响应喷头仅适用于湿式系统,因为如果用于干式系统或预作用系统,由于报警阀打开后因管道排气充水需要一定的时间,导致喷水延迟,从而达不到快速喷水灭火的目的

6.1.7 下列场所宜采用快速响应洒水喷头。当采用快速响应洒水喷头时,系统应为湿式系统
      1 公共娱乐场所、中庭环廊;
      2 医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所;
      3 超出消防水泵接合器供水高度的楼层;
      4 地下商业场所。
【条文说明】本条规定了快速响应洒水喷头的使用条件。大量装饰材料,家电等现代化日用品和办公用品的使用,使火灾出现蔓延速度快、有害气体生成量大和财产损失大等新特点,对自动喷水灭火系统的工作效能提出了更高的要求。国外于20世纪80年代开始生产并推广使用快速响应喷头。快速响应洒水喷头的优势在于:热敏性能明显高于标准响应喷头,可在火场中提前动作,在初起小火阶段开始喷水,使灭火的难度降低,可以做到灭火迅速、灭火用水量少,可最大限度地减少人员伤亡和火灾烧损与水渍污染造成的经济损失。现行国家标准《自动喷水灭火系统 第 1 部分 洒水喷头》GB 5135.1规定,响应时间指数(RTI)≤50(m•s)0.5为快速响应喷头,喷头的响应时间指数可通过标准“插入实验”判定。在“插入实验”给定的标准热环境中,快速响应洒水喷头的动作时间较Ф8玻璃球喷头快5倍。为此,本规范提出了在一些场所推荐采用快速响应洒水喷头的规定。
    与标准响应洒水喷头、特殊响应洒水喷头相比,快速响应洒水喷头仅用于湿式系统,该喷头动作灵敏,如果用于干式系统和预作用系统,会因为喷水时间延迟造成过多的喷头开放,更为严重的可能会超过系统的设计作用面积,造成设计用水量的不足

 楼主| 发表于 2024-8-16 05:07:21 | 显示全部楼层

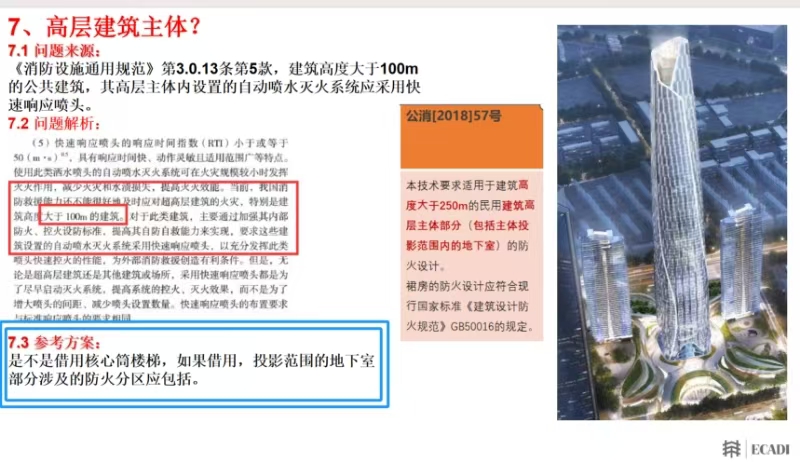

如何理解“高层主体内”的执行范围?
《消防设施通用规范》GB55036-2023
4.0.5 洒水喷头应符合下列规定:...
    5 建筑高度大于100m的公共建筑,其高层主体内设置的自动喷水灭火系统应采用快速响应喷头;...

《消防设施通用规范GB55036-2023实施指南》,4.0.5条,82页
(5)快速响应喷头的响应时间指数(RTI)   小于或等于 50(m · s)0.5,具有响应时间快、动作灵敏且适用范围广等特点。 使用此类洒水喷头的自动喷水灭火系统可在火灾规模较小时发挥灭火作用,减少火灾和水渍损失,提高灭火效能。当前,我国消防救援能力还不能很好地及时应对超高层建筑的火灾,特别是建筑高度大于100m 的建筑。对于此类建筑,主要通过加强其内部防火、控火设防标准,提高其自防自救能力来实现,要求这些建筑设置的自动喷水灭火系统采用快速响应喷头,以充分发挥此类喷头快速控火的性能,为外部消防救援创造有利条件。但是,无论是超高层建筑还是其他建筑或场所,采用快速响应喷头都是为了尽早启动灭火系统,提高系统的控火、灭火效果,而不是为了 增大喷头的间距、减少喷头设置数量。快速响应喷头的布置要求与标准响应喷头的要求相同。

《建筑高度大于250m民用建筑 防火设计加强性技术要求》公消[2018]57号
第一条 本技术要求适用于建筑高度大于250m的民用建筑高层主体部分(包括主体投影范围内的地下室)的防火设计。裙房的防火设计应符合现行国家标准《建筑设计防火规范》GB50016的规定。
【说明】高层建筑一般由高层主体部分及其附属的多层裙房部分组成。本技术要求主要针对高层主体及其投影范围内的地下室部分的防火设计。裙房的防火技术要求可以按照现行国家标准《建筑设计防火规范》GB 50016的规定执行。当附属建筑为高层建筑时,附属建筑的防火设计也要符合本技术要求。本技术要求是在现行国家标准相关规定基础上的加强性要求。本技术要求未涉及的其他防火要求,仍要执行现行国家标准的相关规定。

部分老总观点: 是不是借用核心筒楼梯,如果借用,投影范围的地下室部分涉及的防火分区应包括
