《装配式水箱一体化消防给 水泵站技术规程》T/CECS623-2019

随笔

【链接】

2.1.1 装配式箱泵一体化消防给水泵站:  一种由工厂预制金属板，经现场装配成整体 结构箱体，并在箱 体内安装消防水泵、连接管道与附件、智能控制系统及其附属设 施，而构成用于消防给水系统的加压(稳压)泵站，简称一体化泵 站。
2.1.4 地面式泵站:  泵房和水箱设置在室外地坪以上或室内的 泵站。
2.1.5 埋地式泵站:  泵房和水箱埋设在地坪以下的泵站。

3.1 一般规定

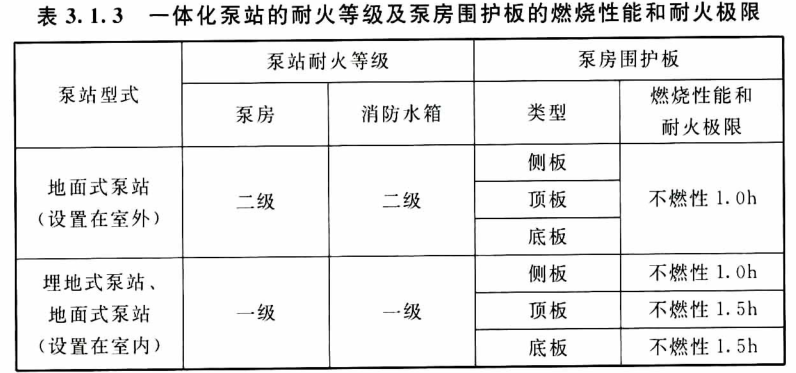

3.1.3 一体化泵站可分为地面式泵站和埋地式泵站。 一体化泵站的耐火等级及泵房围护板的燃烧性能和耐火极限应符合表 3.1.3的规定 。


3.1.4 一体化泵站的设置环境和条件，应符合下列规定:
1 泵站消防水箱和泵房消防管道内的水不应冻结 ，当环境温度可能导致冻结时，应采取防冻措施 ;
2 泵房内相对湿度不应大于90%(20C时)，且无结露;
3 泵站所处位置的海拔高度不宜大于 1000m;
4 泵站供水水质应满足消防用水灭火设施的水质要求 ;
5 泵站消防给水系统工作压力不应大于 2.4MP。;
6 设备安装地点应无导电或爆炸性尘埃，无腐蚀金属或破坏 绝缘的气体或蒸汽;

3.2 消防水箱

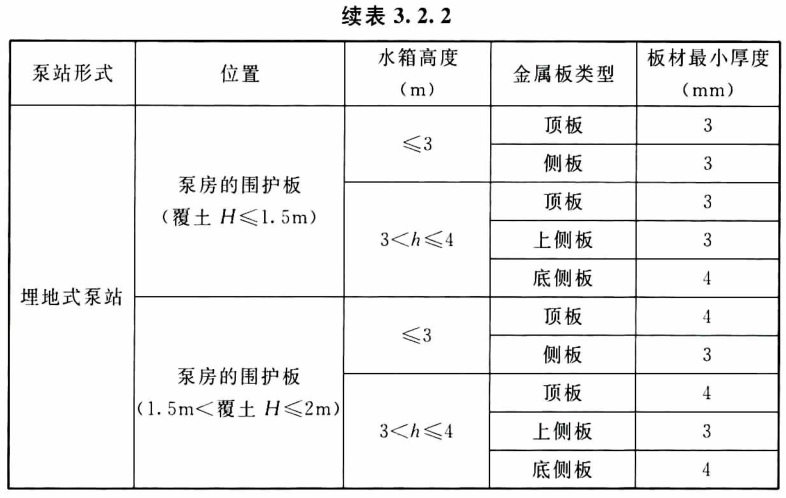

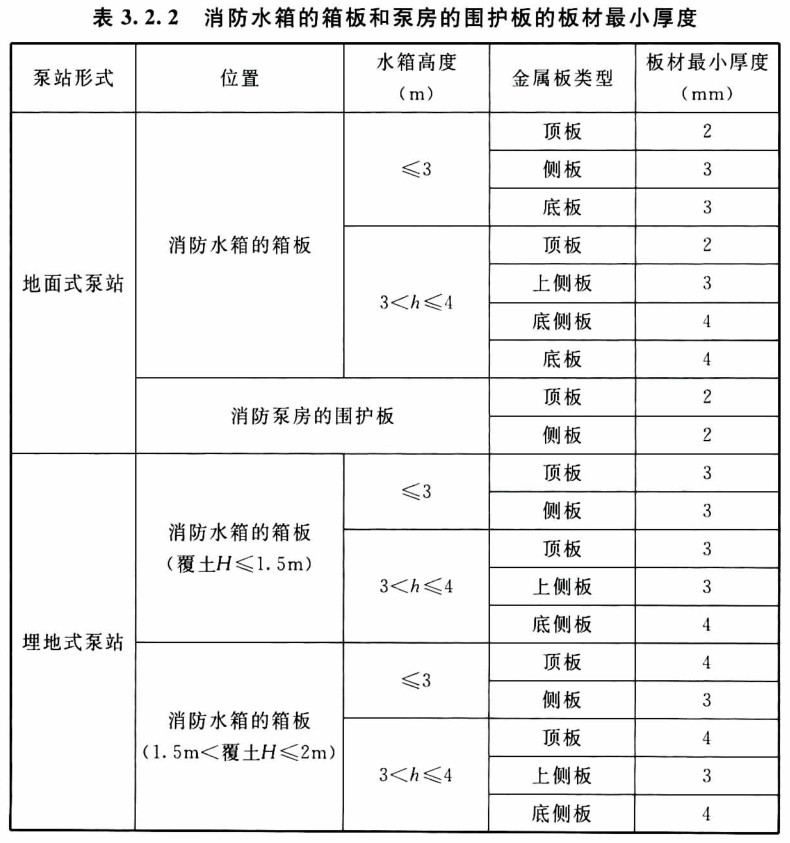

*3.2.2  消防水箱的箱板模块和泵房的围护板模块尺寸宜为 0.5m×1.0m 、1.0m×1.0m 、1.0m×2.0m 、1.0m×3.0m 、1.0m×4.0m 。板材厚度应符合表3.2.2的规定。



*3.2.4 地面式泵站的消防水箱内部应设置拉杆，埋地式泵站的消防水箱内部应设置撑杆，并应符合下列规定：
  1  置于水箱内的拉杆(撑杆)应采用不锈钢或热浸镀锌钢材质；
  2  拉杆(撑杆)的尺寸应根据水箱侧板所承受的侧向压力计算确定；
  3  拉杆(撑杆)与箱板、拉杆(撑杆)之间应采用螺纹连接或专用连接件进行可拆卸连接；拉杆(撑杆)与箱板连接时，不应损坏箱板间密封；
  4  水箱内拉杆(撑杆)的螺纹应采用硅胶套进行防水处理。

3.2.8 消防水箱应设溢流管，并应符合下列规定:
1 溢流管的管径应按能排泄水箱的最大人流量确定 ，溢流管 直径不应小于进水管直径的 2倍，且不应小于 DN100 ;
2 溢流管宜采用水平喇叭口集水 ，喇叭 口下的垂直 管段不宜 小于4倍溢流管直径;
3 溢流水位应比进水管 口的最低点低 150mm，溢流管应采 用间接排水;
4 溢流管口应设防虫网。

3.2.9 消防水箱应设通气管，并应符合下列规定:
1 通气管的直径和数量应按水箱最大进水量 或出水量产生 的最大通气量计算确定 ;
2 通气管内空气流 速不宜大于5m/s，通气管直径宜为 100mm~150mm;
3 通气管数量宜取偶数 ，且不宜少于 2根 ;
4 每两根通气管的通气出口高差不宜小于500mm;
5 通气管口应设防虫网;
6 通气管上不得设置阀门

3.3 消防水泵与稳压装置
3.3.1 消防水泵应符合下列规定:
  1 消防水泵宜选用立式或卧式离心泵;
  2 消防水泵的性能应满足消防给水系统所需流量和压力的要求；
  3 单台消防水泵的最小额定流量不应小于10L/s， 最大额定流量不宜大于 320L/s；
  4 消防水泵的外壳材质宜为球墨铸铁，叶轮材质宜为青铜或不锈钢。

3.3.2 当设置稳压泵时，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮的材质宜采用不锈钢 。

*3.6.2 泵房的附属设施应符合下列规定：
  1  泵房应在侧面或顶部至少设置一个检修门或检修孔，检修门或检修孔的尺寸应满足泵房内设备通过的空间要求；埋地式泵站的泵房检修孔的平面尺寸不应小于2.0m×2.0m;
  2  泵房的检修门或检修孔盖板外侧应加装锁具。

*3.6.3 埋地式泵站泵房内设置检修楼梯时，应设置不锈钢或热镀锌钢制转角楼梯，每个梯段高度不宜大于 2.5m，楼梯的宽度不应小于 0.8m，楼梯踏步宽度不应小于 0.28m，踏步高度不应大于 0.25m。

*4.2  泵站平面布置
4.2.1  地面式泵站宜独立设置在建筑物外或设置在建筑物室内地面上。埋地式泵站宜设置在绿化带、人行道或非机动车道下面。 埋地式泵站设置处有地下水时，应进行泵站抗浮设计。

4.2.2  室外地面式泵站与其他建筑物之间的防火间距应符合现行国家标准《建筑设计防火规范》GB 50016 的有关规定。

4.2.3  供消防车取水的室外地面式泵站应设置消防车道。消防车道应沿地面式泵站的长边设置，可单侧布置，也可双侧布置。

4.2.4  地面式泵站设置在建筑物内时，不应设置在地下三层及以下或室内地面与室外出入口地坪高差大于10m 的地下楼层，且不应设置在有防振或有安静要求房间的上、下层和毗邻位置。

4.2.5  地面式泵站设置在建筑物内时，应符合下列规定：
  1  泵站外壁与建筑墙面间的通道宽度应满足施工或装配要求，泵站外无管道一侧的通道净宽不宜小于0.7m; 安装有管道或爬梯一侧的通道净宽不宜小于1.0m; 泵房检修门一侧的通道净 宽不宜小于0.7m, 且不应小于检修门的外开宽度；
  2  泵站顶面与其上方建筑物的板底(或梁底)的净空高度不 应小于0.8m。

4.2.6   泵房和消防水箱的布置方式应根据消防水箱的容积、个数 及现场条件确定。当消防水箱为单个或分成两格能独立使用的消防水箱时，宜采用单向吸水布置方式；当设置两座能独立使用的消防水箱时，宜采用双向吸水布置方式。

4.2.7  储存室外消防用水或供消防车取水的一体化泵站应设置取水口，并应符合下列规定：
  1  取水口的吸水高度不应大于6.0m;
  2  取水口与建筑物的距离不宜小于15m;
  3  取水口与甲、乙、丙类液体储罐等构筑物的距离不宜小于 40m;
  4  取水口与液化石油气储罐的距离不宜小于60m, 当采取 防止辐射热保护措施时，可为40m。

4.2.8  一体化泵站的泵房内及建筑物内设置一体化泵站的房间应设置疏散、逃生的方向标志。泵站内外应设置安全警示。

4.2.9  一体化泵站应采取防水淹的技术措施。

4.2.10  埋地式泵站宜埋设在土壤冰冻线以下，泵站顶板的覆土深度不宜大于2.0m。

*4.7  泵房供暖与通风
4.7.1  泵房内应根据泵站设置环境和条件设置相应的供暖、通 风、除湿设施。泵房内的室内温度不应低于5℃,相对湿度不应大 于90%。

4.7.2  地面式泵站设置在严寒或寒冷地区时，泵房内应设供暖设  施，室内供暖温度不应低于10℃,但当无人值守时，不应低于5℃。

4.7.3  在严寒、寒冷等冬季结冰地区，地面式泵站的消防水箱外 壁应有防冻保温措施，埋地式泵站的消防水箱宜埋设在土壤冰冻 线以下，土壤冰冻线以上的消防水箱外壁应做防冻设计。

4.7.4  泵房内应有水泵电机、电气设备散热的通风设施，并宜采 用机械通风装置。泵房的通风宜按6次/h 设计。在环境潮湿条 件下，泵房内应设置除湿设备。

*4.8.1 室外地面式泵站宜采用整体基础底板，埋地式泵站宜采用筏板式基础，基础设计应满足结构强度和抗浮要求。

*5.7.1 埋地式泵站基坑开挖应符合下列规定：
  1  开挖前应制定开挖方案，并应按照方案实施开挖；
  2  在地下水位较高的地区或雨期开挖基坑时应采取降排水 措施，降排水施工应符合现行国家标准《给水排水构筑物工程施工 及验收规范》GB50141   的有关规定；
  3  基坑开挖深度大于5m, 或地基为软弱土层，地下渗水系 数较大或受场地限制不能放坡开挖时，应采取支护措施，基坑支护 应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB 50141的有关规定；
  4  基坑开挖结束后，应确认泵站的进、出水管道及电缆等配 套设施齐备，方可进行泵站安装；
  5  地质条件良好、土质均匀，地下水位低于基坑底面高程，且开挖深度在5m 以内边坡不加支撑时，基坑边坡最陡坡度应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB50141 的有关规定。
