[相关规范] 排水管道间接排水

[复制链接]
发表于 2022-2-23 10:47:04 | 显示全部楼层 |阅读模式
《建筑给水排水与节水通用规范》GB55020-2021(强)
4.1.3  生活饮用水箱(池)、中水箱(池)、雨水清水池的泄水管道、溢流管道应采用间接排水,严禁与污水管道直接连接。

4.2.2 水封装置的水封深度不得小于 50mm ,卫生器具排水管段上不得重复设置水封

4.3.6 地漏的选择应符合下列规定:
    1 食堂、厨房和公共浴室等排水宜设置网筐式地漏;
    2 不经常排水的场所设置地漏时,应采用密闭地漏;
    3 事故排水地漏不宜设水封,连接地漏的排水管道应采用间接排水
    4 设备排水应采用直通式地漏;
    5 地下车库如有消防排水时,宜设置大流量专用地漏。

4.4.4  下列构筑物和设备的排水管与生活排水管道系统应采取间接排水的方式:
1  生活饮用水贮水箱(池)的泄水管和溢流管;
2  开水器、热水器排水;
3  非传染病医疗灭菌消毒设备的排水;
4  传染病医疗消毒设备的排水应单独收集、处理;
5  蒸发式冷却器、空调设备冷凝水的排水;
6  贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水 盘的排水。

《建筑给水排水设计标准》GB50015-2019
2.1.62 间接排水 :设备或容器的排水管道与排水系统非直接连接,其间留有空气间隙

4.2.3 消防排水、生活水池(箱)排水、游泳池放空排水、空调冷凝排水、室内水景排水、无洗车的车库和无机修的机房地面排水等宜与生活废水分流,单独设置废水管道排入室外雨水管道

4.3.10(强) 下列设施与生活污水管道或其他可能产生有害气体的排水管道连接时,必须在排水口以下设存水弯:
    1 构造内无存水弯的卫生器具或无水封的地漏;
    2 其他设备的排水口或排水沟的排水口。
【条文说明】本条是强制性条文,必须严格执行。本规定是建筑给排水设计安全卫生的重要保证,必须严格执行。
    排水管道运行状况证明,存水弯、水封盒、水封井等的水封装置能有效地隔断排水管道内的有害有毒气体窜入室内,从而保证室内环境卫生,保障人民身心健康,防止中毒窒息事故发生。

4.3.13 卫生器具排水管段上不得重复设置水封
【条文说明】双水封会形成气塞,造成气阻现象,排水不畅且产生排水噪声。如在卫生器具排水管段上设置了水封,又在排出管上加装水封,卫生器具排水时,会产生气泡破裂噪声,在底层卫生器具产生冒泡、泛溢、水封破坏等现象。

4.4.12(强) 下列构筑物和设备的排水管与生活排水管道系统应采取间接排水的方式:
    1 生活饮用水贮水箱(池)的泄水管和溢流管;
    2 开水器、热水器排水;
    3 医疗灭菌消毒设备的排水;
    4 蒸发式冷却器、空调设备冷凝水的排水;
    5 贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。

4.4.13 设备间接排水宜排入邻近的洗涤盆、地漏。当无条件时,可设置排水明沟、排水漏斗或容器。间接排水的漏斗或容器不得产生溅水、溢流,并应布置在容易检查、清洁的位置。

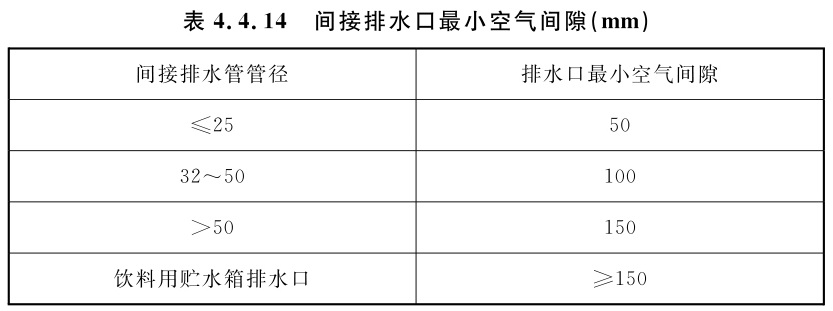

4.4.14 间接排水口最小空气间隙,应按表4.4.14确定。

5.2.24 阳台、露台雨水系统设置应符合下列规定:
    1 高层建筑阳台、露台雨水系统应单独设置;
    2 多层建筑阳台、露台雨水宜单独设置;
    3 阳台雨水的立管可设置在阳台内部;
    4 当住宅阳台、露台雨水排入室外地面或雨水控制利用设施时,雨落水管应采取断接方式;当阳台、露台雨水排入小区污水管道时,应设水封井
    5 当屋面雨落水管雨水间接排水且阳台排水有防返溢的技术措施时,阳台雨水可接入屋面雨落水管。
    6 当生活阳台设有生活排水设备及地漏时,应设专用排水立管管接入污水排水系统,可不另设阳台雨水排水地漏。
【条文说明】本条对阳台、露台、雨水系统的设置作出规定。
    5 本款规定的前提条件是:①屋面雨落水管敷设在外墙;②雨落水管底部间接排水;③有防返溢的技术措施时,阳台雨水排水可以接入屋面雨水立管。
    6 本款规定中生活阳台是指厨房外侧的阳台,亦称工作阳台、北阳台,因其面积小且飘入阳台雨水量也少。当生活阳台设有生活排水设备及地漏时,雨水可排入生活排水地漏中,不必另设雨水排水立管。生活排水设施主要是指洗衣机或洗涤盆通过地漏排水。当住宅阳台设有生活排水设备时,其洗涤废水中含有洗涤剂,排入雨水系统后污染雨水排放的水体,应纳入污水系统进污水处理厂处理。

《浙江省住宅设计标准》DB33/1006-2017
9.2.12 阳台雨水立管底部应间接排水
【条文说明】条文规定阳台设置雨水立管时,阳台雨水排水系统不应与庭院雨水排水管渠直接相接,阳台雨水立管底部应间接排水。要求阳台雨水应通过小雨水井排入庭院雨水排水管渠。主要是为了防止住户利用阳台雨水管道排放洗涤废水和防止阳台地漏返臭。
当住户自行将洗涤废水排放进雨水管道时,阳台废水将在雨水立管底部的间接排水处溢出,即会引起物业和监管部门的重视,令其整改,以杜绝洗衣机和洗涤池的废水排入小区和城市雨水管道系统。
同时,由于阳台雨水量较少,阳台地漏不经常接纳阳台上的雨水,水封不易保证,小区和城市雨水管道系统中聚集臭味可能通过阳台雨水管扩散至住户阳台。阳台雨水立管底部间接排水,能够有效地防止阳台地漏返臭

9.2.16 空调机组的室内机凝结水、室外机融霜水、热泵机组融霜水应设排水管道,有组织间接排水
【条文说明】空调机冷凝水、热泵机组融霜水的排放处理不当,容易引发邻里的矛盾纠纷。因此,应设计冷凝水及融霜水专用排水管并采取间接排放,可排入明沟、洒水坡或屋面。

《小型排水构筑物》04S519-38~39页 水封井
《建筑小区塑料排水检查井》08SS523-49页 水封井
