[经验总结] 仓库喷头早期抑制快速响应喷头 (ESFR)

[复制链接]
发表于 2022-3-21 09:10:55 | 显示全部楼层 |阅读模式
《消防设施通用规范》GB55036-2022
4.0.1 自动喷水灭火系统的系统选型、喷水强度、作用面积、持续喷水时间等参数,应与防护对象的火灾特性,火灾危险等级、室内净空高度及储物高度等相适应

4.0.2 自动喷水灭火系统的选型应符合下列规定:
1 设置早期抑制快速响应喷头的仓库及类似场所、环境温度高于或等于4℃且低于或等于70℃的场所,应采用湿式系统

《自动喷水灭火系统设计规范》GB50084-2017
2.1.22 早期抑制快速响应喷头 (ESFR):流量系数K≥161,响应时间指数RTI≤28±8(m·s)0.5,用于保护堆垛与高架仓库的标准覆盖面积洒水喷头。

4.2.7 符合下列条件之一的场所,宜采用设置早期抑制快速响应喷头的自动喷水灭火系统。当采用早期抑制快速响应喷头时,系统应为湿式系统,且系统设计基本参数应符合本规范第5.0.5条的规定。
    1 最大净空高度不超过13.5m且最大储物高度不超过12.0m,储物类别为仓库危险级Ⅰ、Ⅱ级或沥青制品、箱装不发泡塑料的仓库及类似场所;
    2 最大净空高度不超过12.0m且最大储物高度不超过10.5m,储物类别为袋装不发泡塑料、箱装发泡塑料和袋装发泡塑料的仓库及类似场所。

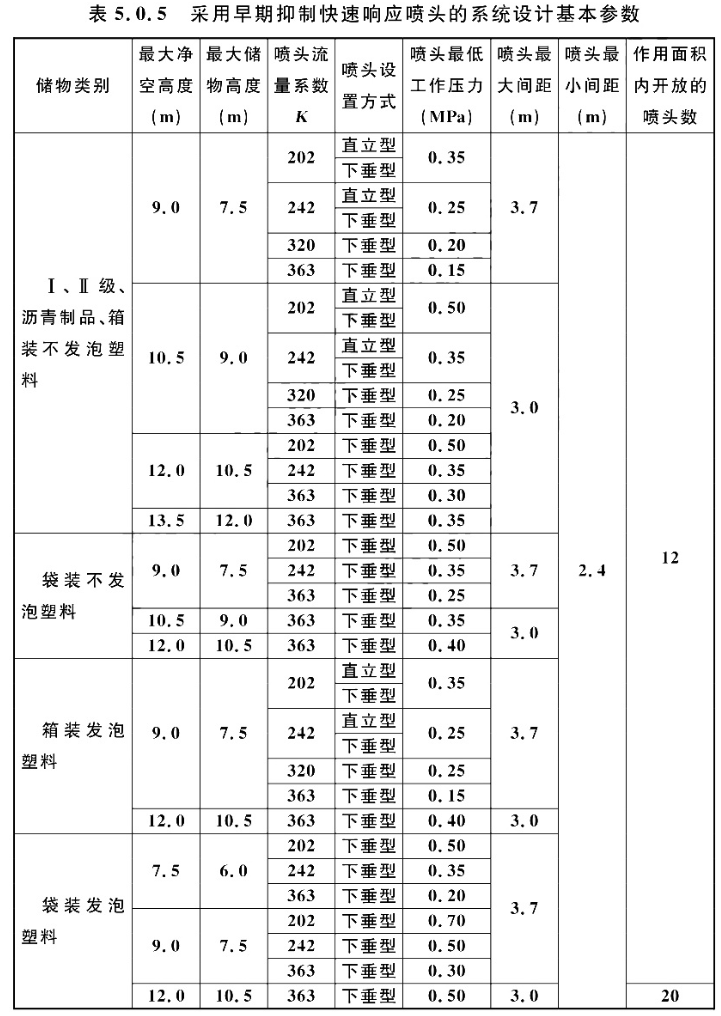

5.0.5(原强) 仓库及类似场所采用早期抑制快速响应喷头时,系统的设计基本参数不应低于表5.0.5的规定。

5.0.8(原强) 货架仓库的最大净空高度或最大储物高度超过本规范第5.0.5条的规定时,应设货架内置洒水喷头,且货架内置洒水喷头上方的层间隔板应为实层板。货架内置洒水喷头的设置应符合下列规定:
      1 仓库危险级Ⅰ级、Ⅱ级场所应在自地面起每3.0m设置一层货架内置洒水喷头,仓库危险级Ⅲ级场所应在自地面起每1.5m~3.0m设置一层货架内置洒水喷头,且最高层货架内置洒水喷头与储物顶部的距离不应超过3.0m;
      2 当采用流量系数等于80的标准覆盖面积洒水喷头时,工作压力不应小于0.20MPa;当采用流量系数等于115的标准覆盖面积洒水喷头时,工作压力不应小于0.10MPa;
      3 洒水喷头间距不应大于3m,且不应小于2m。计算货架内开放洒水喷头数量不应小于表5.0.8 的规定;
      4 设置2层及以上货架内置洒水喷头时,洒水喷头应交错布置。
【条文说明】本条是对原规范第5.0.7条的修改和补充。
    本条是针对我国目前货架内置喷头的应用现状,充实了货架仓库中采用货架内置喷头的设置要求。对最大净空高度或最大储物高度超过本规范第5.0.5条规定的货架仓库,仅在顶板下设置喷头,将不能满足有效控灭火的需要,而在货架内增设洒水喷头,是对顶板下布置喷头灭火能力的补充,补偿超出顶板下喷头保护范围部位的灭火能力。
    本次修订删除了ESFR自动喷水灭火系统采用货架内置洒水喷头的布置方式,原因是ESFR喷头在其允许最大净空高度内,可不设置货架内置喷头。规范不推荐采用顶板下布置ESFR喷头+货架内置喷头的布置方式。当最大净空高度或最大储物高度超过表5.0.5的规定时,应按照本规范第5.0.4条和本条的规定布置。本表中的“注”是用于计算货架内置洒水喷头的流量,如对于仓库危险级Ⅲ级场所,安装了5层货架内置洒水喷头,货架内开放喷头数为14个,则应按最顶层和次顶层各开放7只喷头确定流量。

7.2.3 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时,其下方应增设喷头(图7.2.3);采用早期抑制快速响应喷头和特殊应用喷头的场所,当障碍物宽度大于0.6m时,其下方应增设喷头

《自动喷水灭火喷水系统设计》19S910-
19S910-8页:2  当采用早期抑制快速响应喷头时,应按本图集表2.4.3确定设计参数。
    当仓库最大净空高度或最大储物高度满足表2.4.3限定时,顶部喷头采用早期抑制快速响应喷头,无须设置货架间内置喷头。当仓库最大净空高度或最大储物高度超过表2.4.3限定时,不宜顶部采用早期抑制快速响应喷头+设置货架内喷头的形式, 只能采用顶部及货架内喷头均为标准覆盖面积洒水喷头的形式,按本说明2.4.2条确定设计参数。

19S910-13页:喷规5.0.5 早期抑制快速响应喷头的系统设计参数    火灾持续喷水时间均为1h。(备:GB50084-2017未找到持续时间
