碳钢消防管的卡压连接

随笔

《消防给水及消火栓系统技术规范》GB50974-2014
8.2.8 架空管道当系统工作压力小于等于1.20MPa 时，可采用热浸锌镀锌钢管；当系统工作压力大于1.20MPa 时，应采用热浸镀锌加厚钢管或热浸镀锌无缝钢管；当系统工作压力大于1.60MPa 时，应采用热浸镀锌无缝钢管。

8.2.9 架空管道的连接宜采用沟槽连接件（卡箍）、螺纹、法兰、卡压等方式，不宜采用焊接连接。当管径小于或等于DN50时，应采用螺纹和卡压连接，当管径大于DN50时，应采用沟槽连接件连接、法兰连接，当安装空间较小时应采用沟槽连接件连接。
【条文说明】本条规定了室内外架空管道的连接方式，包括沟槽连接、螺纹连接和法兰、卡压连接等。这四种连接方式都不用明火，不会产生施工火灾；且螺纹连接、沟槽连接（卡箍）和卡压占用空间少，法兰连接占用空间大。焊接连接施工要求空间大，不便于维修，且存在产生施工火灾的隐患，为减少施工时火灾，在室内架空管道的连接中不宜使用。

《自动喷水灭火系统设计规范》GB50084-2017
8.0.2 配水管道可采用内外壁热镀锌钢管、涂覆钢管、铜管、不锈钢管和氯化聚氯乙烯（PVC-C）管。
【条文说明】...涂覆钢管具内部光滑、摩擦阻力小等优点，但同时也存在附着力差、涂层易脱落、易堵塞喷头等。因此，应加强该管道在进场、安装方面的要求，如严禁剧烈撞击和与尖锐物品碰触，不得抛、摔、滚、拖，不得在现场进行切割、焊接、压槽等操作等。在设计方面，涂覆钢管除水力计算与其他材质的管道不同外，其余内容基本一致 。

8.0.5 配水管道的连接方式应符合下列要求：
    1 镀锌钢管、涂覆钢管可采用沟槽式连接件(卡箍)、螺纹或法兰连接，当报警阀前采用内壁不防腐钢管时，可焊接连接；
    2 铜管可采用钎焊、沟槽式连接件(卡箍)、法兰和卡压等连接方式；
    3 不锈钢管可采用沟槽式连接件(卡箍)、法兰、卡压等连接方式，不宜采用焊接；
    4 氯化聚氯乙烯(PVC-C)管材、管件可采用粘接连接，氯化聚氯乙烯(PVC-C)管材、管件与其他材质管材、管件之间可采用螺纹、法兰或沟槽式连接件(卡箍)连接；
    5 铜管、不锈钢管、氯化聚氯乙烯(PVC-C)管应采用配套的支架、吊架。

《自动喷水灭火系统施工及验收规范》GB50261-2017
3.2.2 镀锌钢管管材、管件应进行现场外观检查，并应符合下列要求：
      1 镀锌钢管应为内外壁热镀锌钢管，钢管内外表面的镀锌层不得有脱落、锈蚀等现象；钢管的内、外径应符合现行国家标准《低压流体输送用焊接钢管》GB/T 3091或现行国家标准《输送流体用无缝钢管》GB/T 8163的规定。
      2 表面应无裂纹、缩孔、夹渣、折叠和重皮。
      3 螺纹密封面应完整、无损伤、无毛刺。
      4 非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷。
      5 法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。
      检查数量：全数检查。
      检查方法：观察和尺量检查。

5.1.1 管网采用钢管时，其材质应符合现行国家标准《输送流体用无缝钢管》GB/T 8163和《低压流体输送用焊接钢管》GB/T 3091 的要求。
      检查数量：全数检查。
      检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

5.1.4 管网采用涂覆钢管时，其材质应符合现行国家标准《自动喷水灭火系统  第20部分  涂覆钢管》GB 5135.20 的要求。
      检查数量：全数检查。
      检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

5.1.6 管道连接后不应减小过水横断面面积。热镀锌钢管、涂覆钢管安装应采用螺纹、沟槽式管件或法兰连接。

GB50261规范组 关于“5.1条 碳钢管“卡压式” 连接”回函2019-0408【内容】
“碳钢材质的管道可采用"卡压式"连接方式。”

《消防用压接式涂覆碳钢管材及管件》T/CFPA012-2022【内容】【链接】
1 范围   ...   本文件适用于公称压力不大于1.6MPa、公称尺寸不大于DN100的消防给水系统、消火栓系统、自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统等采用的涂覆碳钢管材及管件。

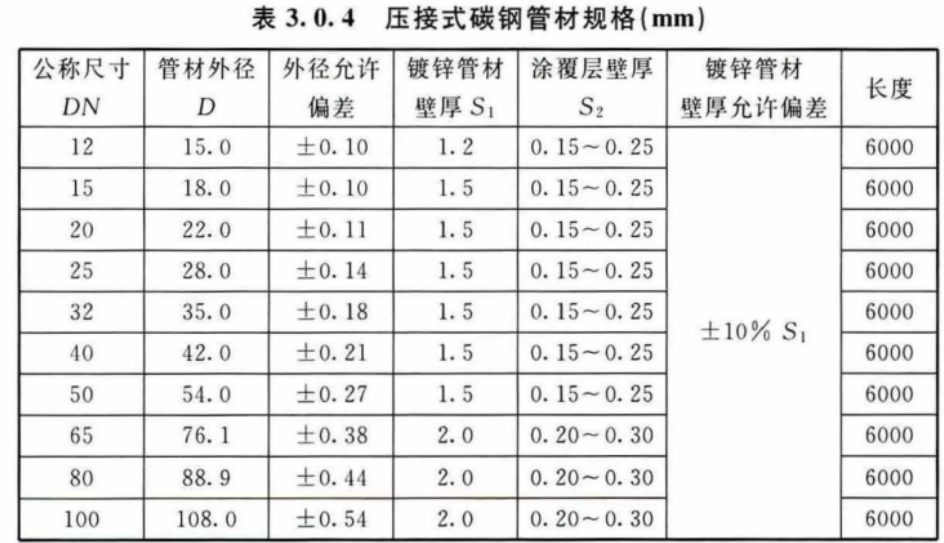

《压接式碳钢管道工程技术规程》T/CECS 618-2019【内容】
2.0.2 碳钢镀锌管材   由壁厚为1.2mm~2.0mm的碳钢钢带经卷制、高频焊接、衰面打磨、热浸镀锌等工艺制造，或用热镀锌低碳钢钢带卷制、高频焊接、表面打磨、再经补锌后制造而成的管材。

2.0.3 碳钢涂覆管材   在碳钢管材或碳钢镀锌管材的外壁，或内、外壁均涂覆防腐层的管材。

4.1.1  压接式碳钢管道系统的工作压力不得大于管材，管件产品的公称压力。在给排水系统、温度不大于75℃的供暖系统及消防系统中使用时，工作压力不应大于1.6 MPa；用于压缩空气时,工作压力不应大于1.05 MPa；在燃气系统中使用时，工作压力不应大于20kPa,且不应敷设于高层建筑物的外墙

4.1.2 压接式连接管道公称尺寸不应大于DN100。

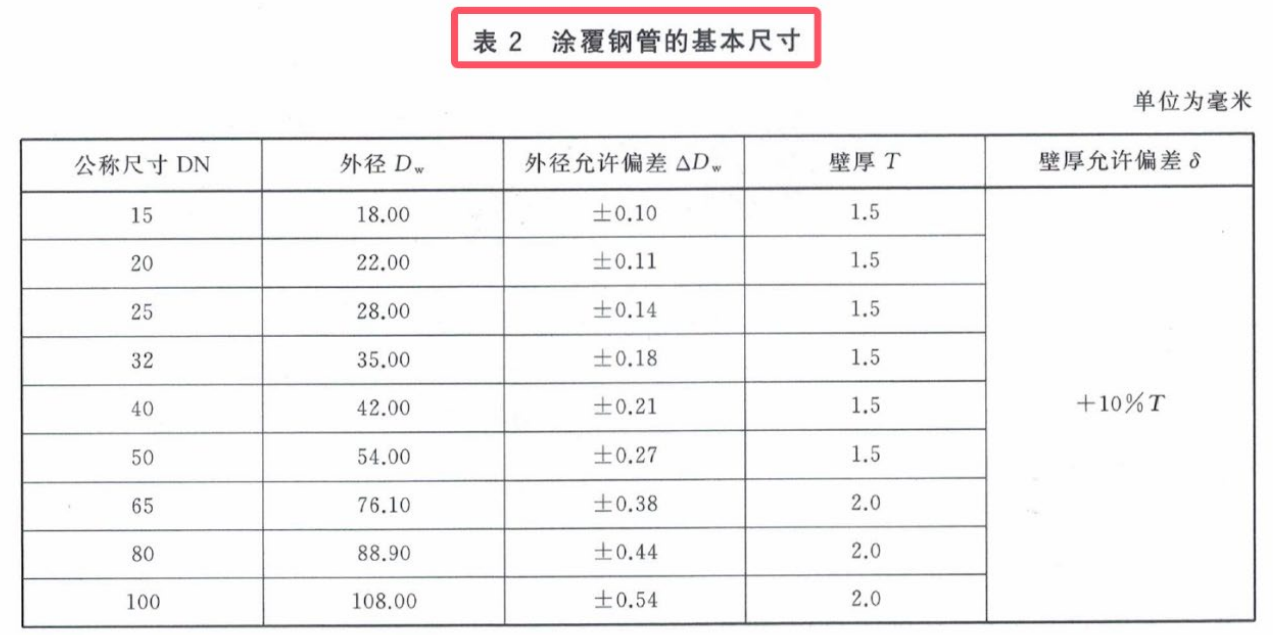

《消防用压接式涂覆碳钢管材及管件》T/CFPA 012-2022（中国消防协会团体标准）

随笔

卡压薄壁管有镀锌和涂覆两种，有不同标准
