喷头与障碍物的布置要求

随笔

《自动喷水灭火系统设计规范》GB50084-2017
6.1.3  湿式系统的洒水喷头选型应符合下列规定：
    1 不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头；
    2 吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头；
    3 顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头；
    4 易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头；
    5 顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头；
    6 住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头；
    7 不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。

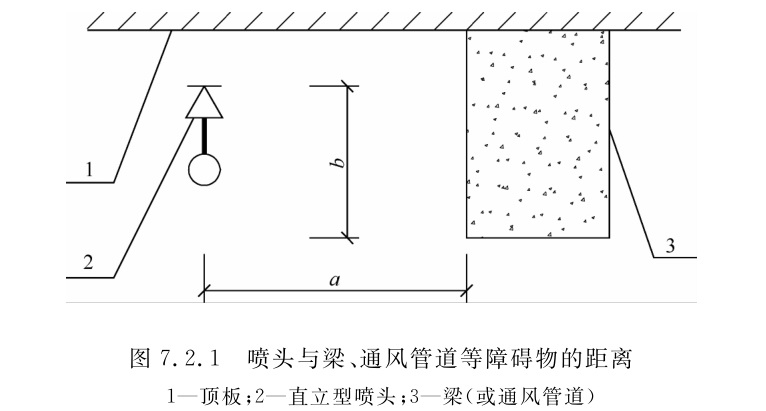

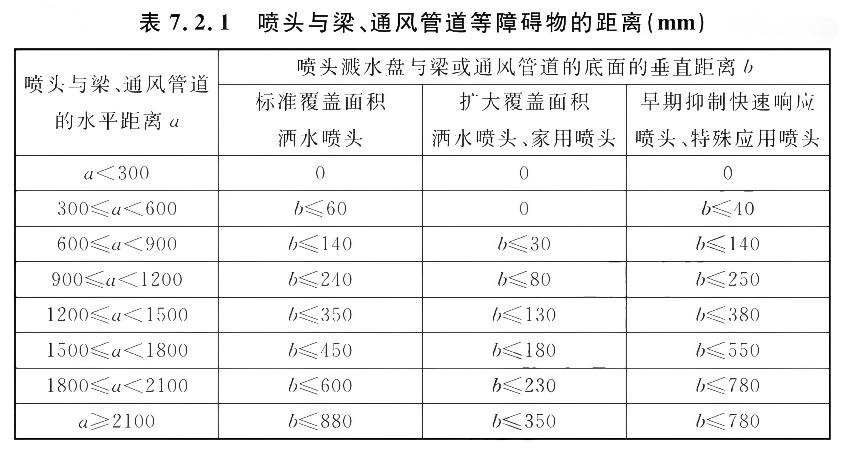

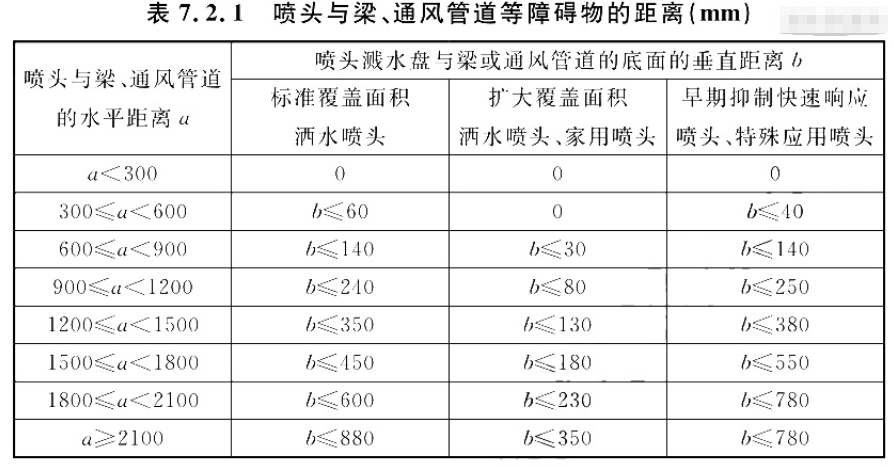

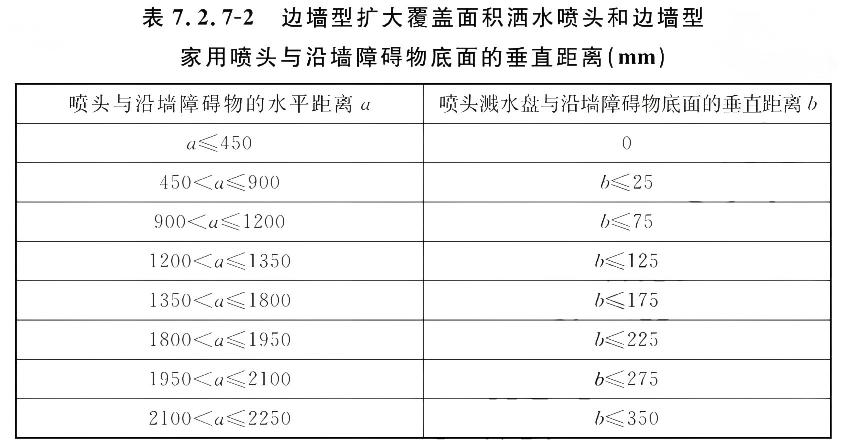

7.2.1 直立型、下垂型喷头与梁、通风管道等障碍物的距离(图7.2.1)宜符合表7.2.1的规定。

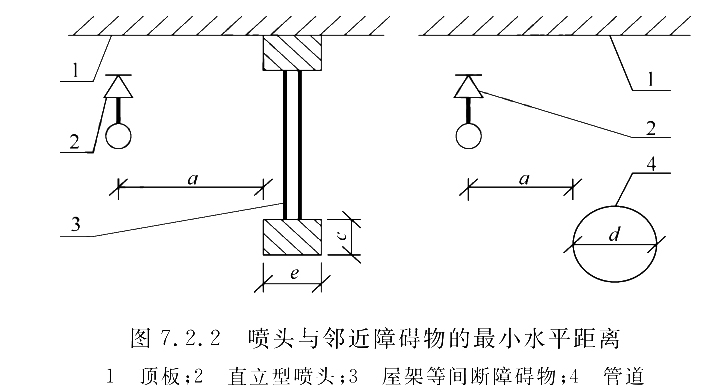

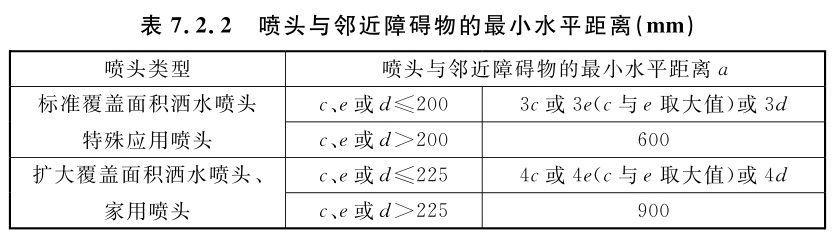

7.2.2 特殊应用喷头溅水盘以下900mm范围内，其他类型喷头溅水盘以下450mm范围内，当有屋架等间断障碍物或管道时，喷头与邻近障碍物的最小水平距离(图7.2.2)应符合表7.2.2的规定。

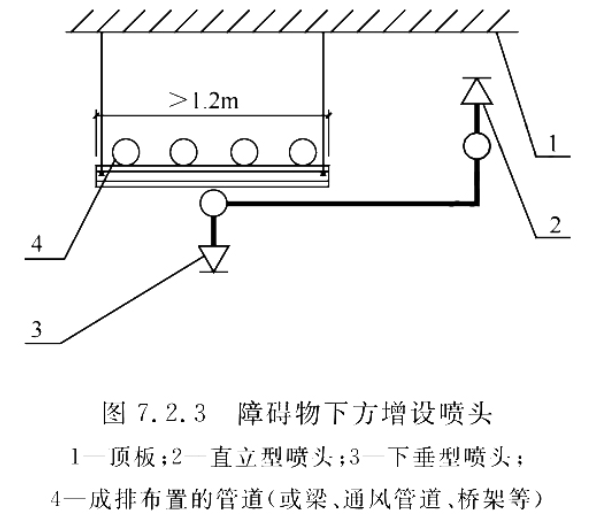

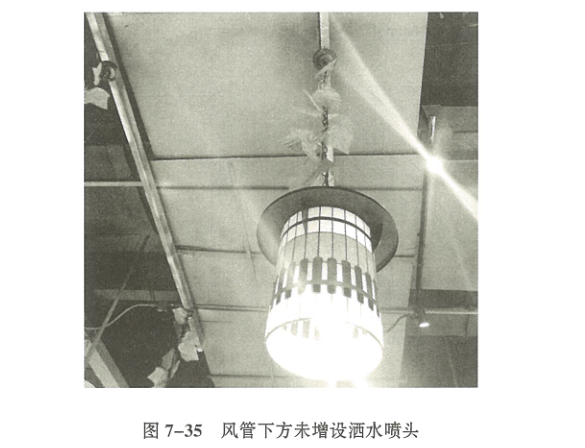

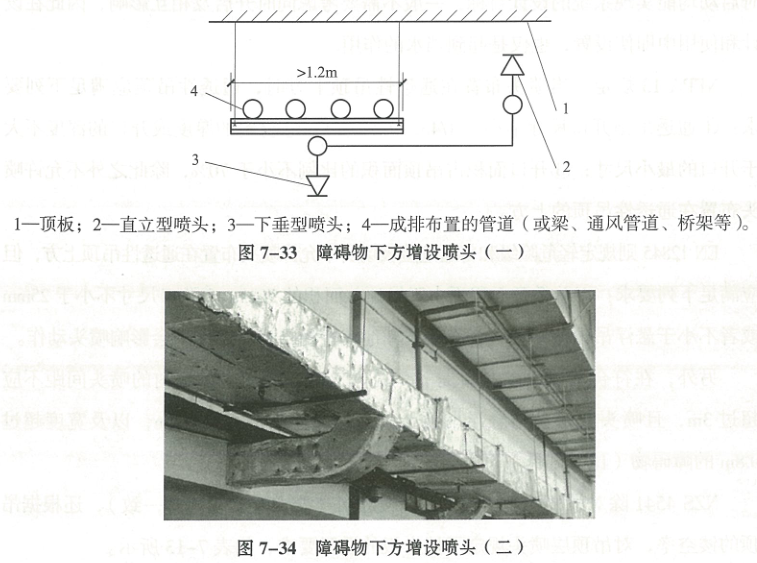

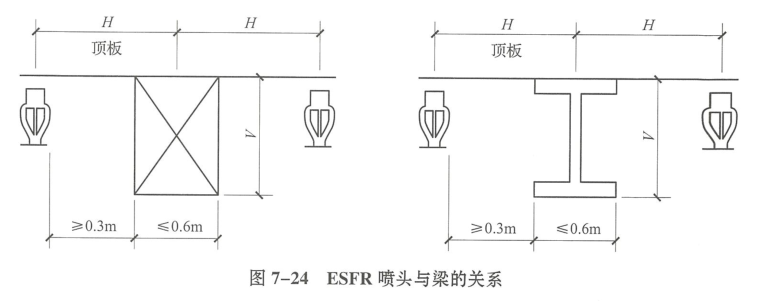

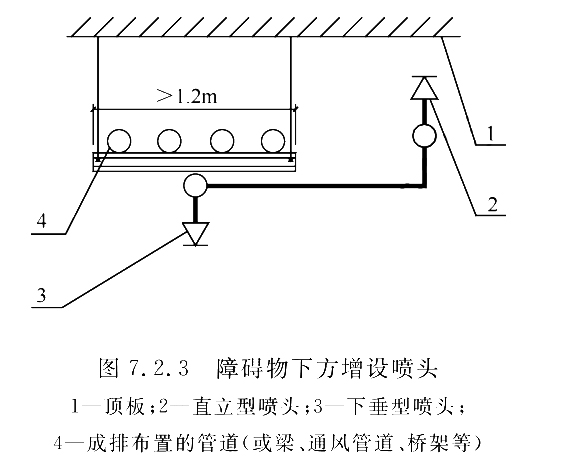

7.2.3 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头(图7.2.3)；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。

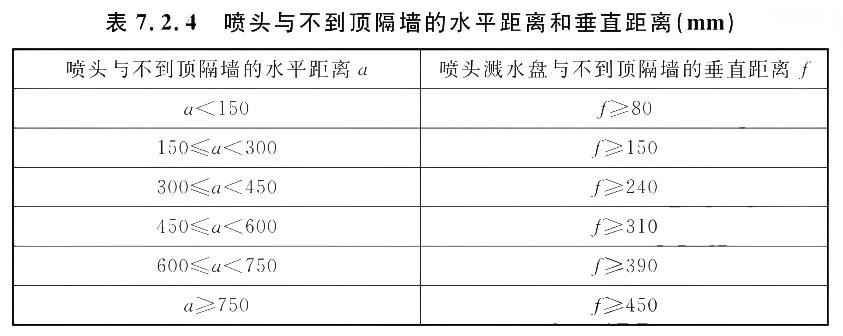

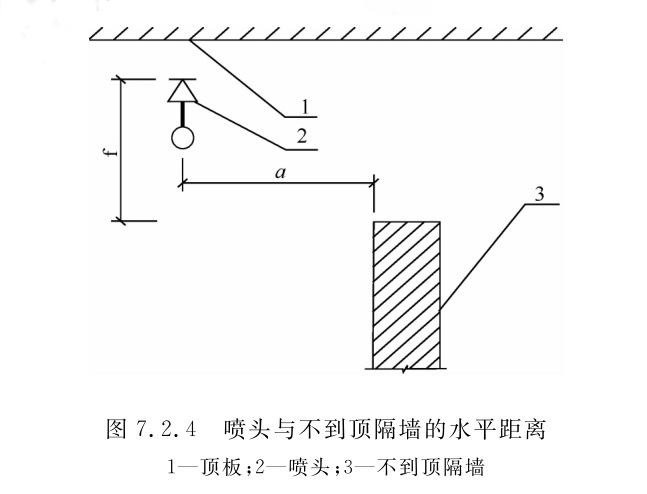

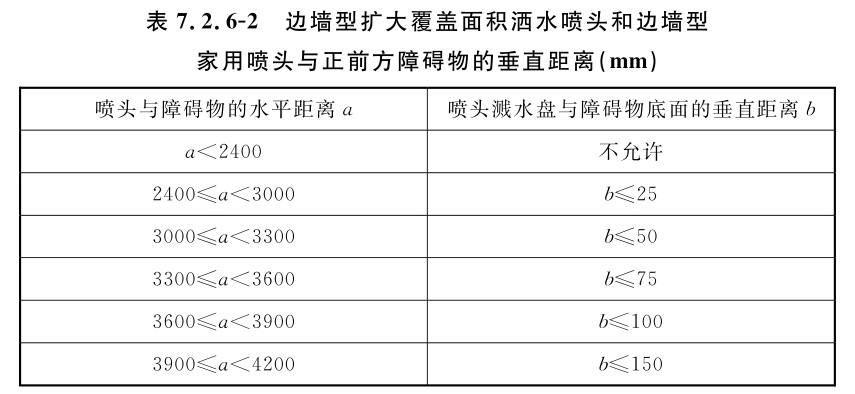

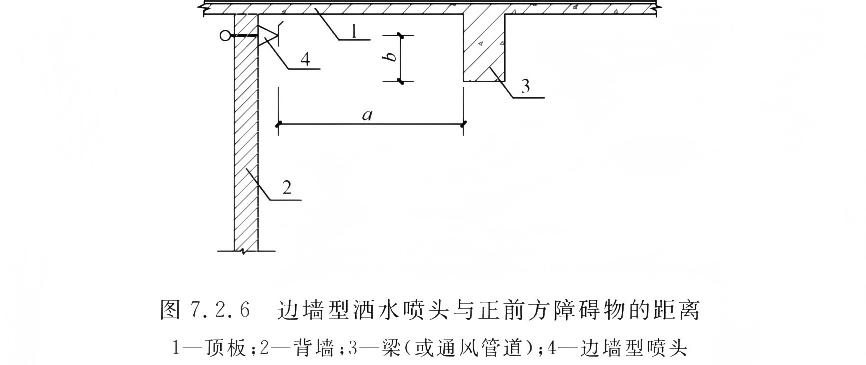

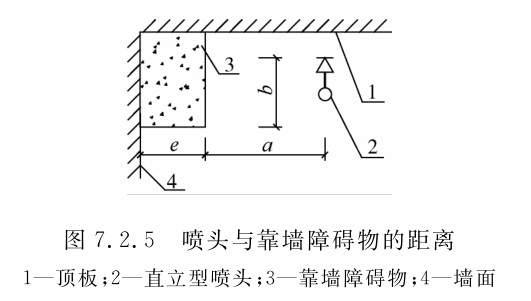

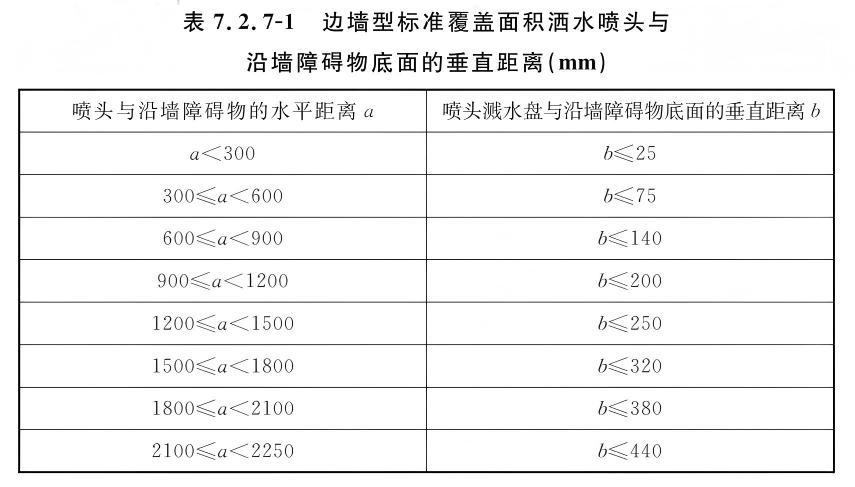

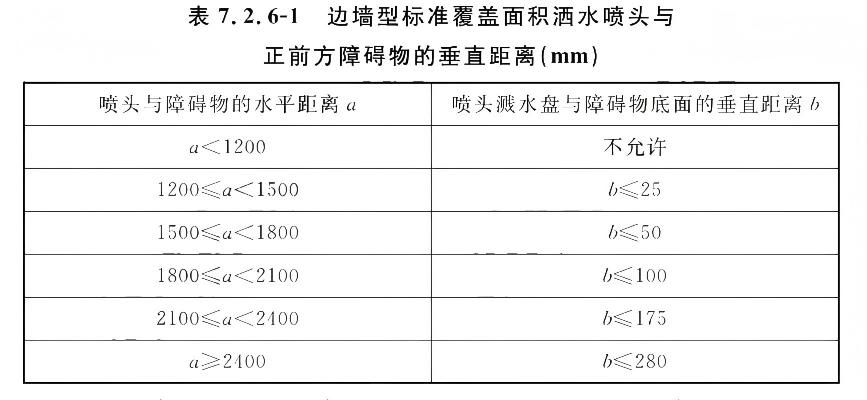

随笔

《自动喷水灭火系统设计规范》GB50084-2017

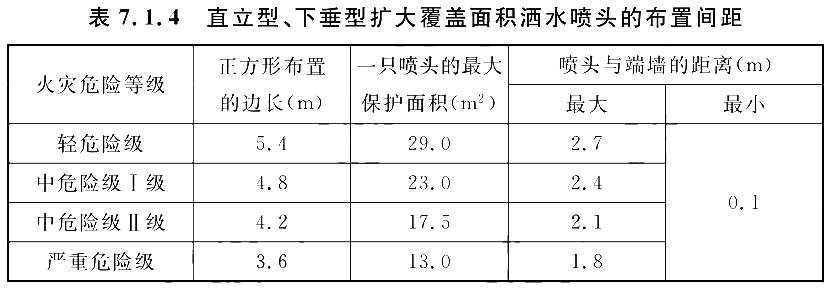

7.1.6 除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm~150mm，并应符合下列规定：
      1 当在梁或其他障碍物底面下方的平面上布置洒水喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离应为25mm~100mm。

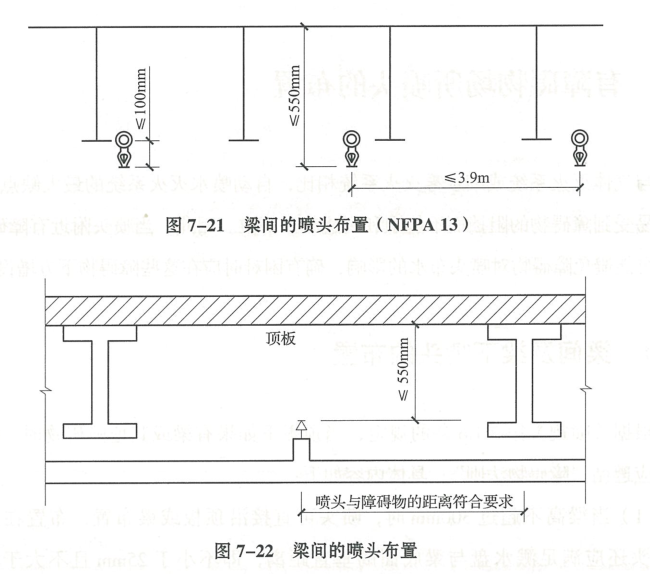

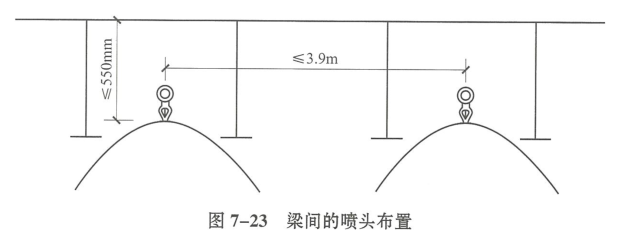

      2 当在梁间布置洒水喷头时，洒水喷头与梁的距离应符合本规范第7.2.1条的规定。确有困难时，溅水盘与顶板的距离不应大于550mm。梁间布置的洒水喷头，溅水盘与顶板距离达到550mm仍不能符合本规范第7.2.1条的规定时，应在梁底面的下方增设洒水喷头。

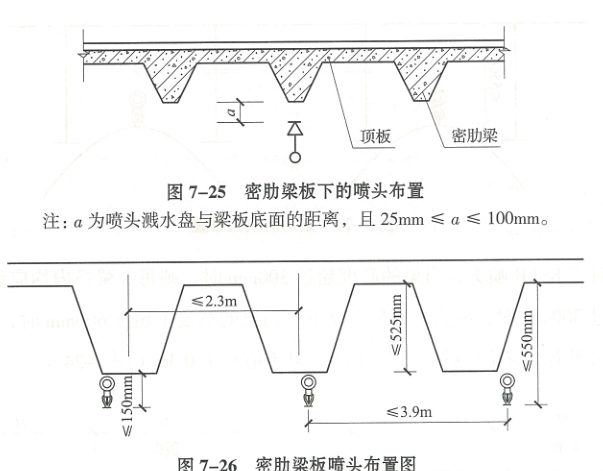

      3 密肋梁板下方的洒水喷头，溅水盘与密肋梁板底面的垂直距离应为25mm~100mm。

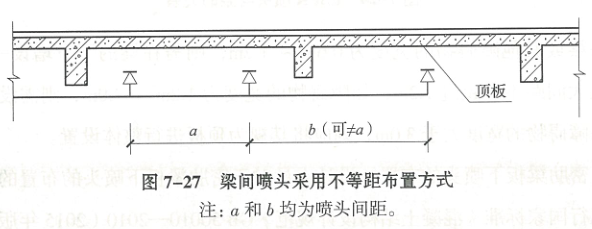

      4 无吊顶的梁间洒水喷头布置可采用不等距方式，但喷水强度仍应符合本规范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求。
【条文说明】7.1.6、7.1.7 这两条是对原条文的修改和补充。
    这两条参考美国消防协会标准《自动喷水灭火系统安装标准》NFPA 13的规定，提出了相应的要求。规定喷头溅水盘与顶板的距离，目的是使喷头热敏元件处于“易于接触热气流”的最佳位置。溅水盘距离顶板太近不易安装维护，且洒水易受影响；太远则升温较慢，甚至不能接触到热烟气流，使喷头不能及时开放。吊顶型喷头和吊顶下安装的喷头，其安装位置不存在远离热烟气流的现象，故不受此项规定的限制（见图12、图13）。
    梁的高度大或间距小，使顶板下布置喷头的困难增大。然而，由于梁同时具有挡烟蓄热作用，有利于位于梁间的喷头受热，为此对复杂情况提出布置喷头的补充规定。

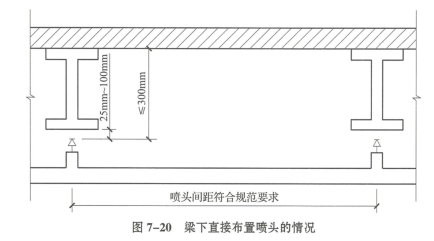

    本条第1款是指当梁或其他障碍物的高度不超过300mm时，喷头可直接布置在障碍物底面的下方，但应保证溅水盘与顶板的距离不大于300mm。当梁的高度超过300mm时，应在梁间布置喷头，并符合第2款的规定。
    执行第2款时，喷头溅水盘不能低于梁的底面。
    第4款是指对于一些不设吊顶的场所，为避免喷头受梁、障碍物等的影响，喷头间距可按照第7.1.2条的规定采用不等距布置方式，但喷水强度应符合规范规定。

《自动喷水灭火系统设计规范》GB50084-2001（2005版，过期废止）
7.1.3（原强） 除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm，不应大于150mm。
  1 当在梁或其他障碍物底面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm，不应大于1OOmm。
  2 在梁间布置喷头时，应符合本规范7．2．1条的规定。确有困难时，溅水盘与顶板的距离不应大于550mm。
梁间布置的喷头，喷头溅水盘与顶板距离达到550mm仍不能符合7．2．1条规定时，应在梁底面的下方增设喷头。
  3 密肋梁板下方的喷头，溅水盘与密肋梁板底面的垂直距离，不应小于25mm，不应大于1OOmm。
  4 净空高度不超过8m的场所中，间距不超过4×4(m)布置的十字梁，可在梁间布置1只喷头，但喷水强度仍应符合表5.0.1的规定。
