[相关规范] 住宅等居住建筑排水管道的布置要求

[复制链接]
发表于 2022-11-22 10:34:30 | 显示全部楼层 |阅读模式
《建筑给水排水与节水通用规范》GB55020-2021
4.3.6(强)  排水管道不得穿越下列场所:
  1  卧室、客房、病房和宿舍等人员居住的房间;
  2  生活饮用水池(箱)上方;
  3  食堂厨房和饮食业厨房的主副食操作、烹调、备餐、主 副食库房的上方;
  4  遇水会引起燃烧、爆炸的原料、产品和设备的上方。
【条文说明】本条对限制排水管道穿越的场所作了规定,包括生活排水、排水通气管道和雨水管道。目的是防止生活饮用水水质因排水管道渗漏、结露滴漏而受到污染。防止排水横管可能渗漏,或受厨房湿热空气影响,管外表易结露滴水,造成污染食品的安全卫生事故发生。防止排水管噪声对住宅的卧室、旅馆的客房、医院病房、宿舍等安静要求高的空间部位的环境影响。遇水燃烧物质系指凡是能与水发生剧烈反应放出可燃气体,同时放出大量热量,使可燃气体温度猛升到自燃点,从而引起燃烧爆炸的物质,都称为遇水燃烧物质。遇水燃烧物质按遇水或受潮后发生反应的强烈程度及其危害的大小,划分为两个级别。一级遇水燃烧物质,与水或酸反应时速度快,能放出大量的易燃气体,热量大,极易引起自燃或爆炸。如锂、钠、钾、铷、锶、铯、钡等金属及其氢化物等。二级遇水燃烧物质,与水或酸反应时的速度比较缓慢,放出的热量也比较少,产生的可燃气体,一般需要有水源接触,才能发生燃烧或爆炸。如金属钙、氢化铝、硼氢化钾、锌粉等。在实际生产、储存与使用中,将遇水燃烧物质都归为甲类火灾危险品。在储存危险品的仓库设计中,应避免将排水管道布置在上述危险品堆放区域的上方。

《住宅建筑规范》GB50368-2005
5.1.3(原强) 卫生间不应直接布置在下层住户卧室、起居室(厅)、厨房、餐厅的上层。卫生间地面和局部墙面应有防水构造。
【条文说明】本条根据国家标准《住宅设计规范》GB50096-1999(2003年版)第3.4.3条制定,增加了卫生间不应直接布置在下层住户的餐厅上层的要求,增加了局部墙面应有防水构造的要求。在近年房地产开发建设期间,开发单位常常要求设计者进行局部平面调整,此时如果忽视本规定,常会引起住户的不满和投诉。本条要求进一步严格区别套内外的界限。

《住宅设计规范》GB50096-2011
5.4.4(原强)卫生间不应直接布置在下层住户的卧室、起居室(厅)、厨房和餐厅的上层。

5.4.5 当卫生间布置在本套内的卧室、起居室(厅)、厨房和餐厅的上层时,均应有防水和便于检修的措施
【条文说明】在跃层住宅设计中允许将卫生间布置在本套内的卧室、起居室(厅)、厨房或餐厅的上层,尽管在使用上无可非议,对其他套型也毫无影响,但因布置了多种设备和管线,容易损坏或漏水,所以本条要求采取防水和便于检修的措施,减少或消除对下层功能空间的不良影响

8.2.6(原强) 厨房和卫生间的排水立管应分别设置。排水管道不得穿越卧室

8.2.7 排水立管不应设置在卧室内,且不宜设置在靠近与卧室相邻的内墙;当必须靠近与卧室相邻的内墙时,应采用低噪声管材。
【条文说明】排水立管的设置位置需避免噪声对卧室的影响,本条规定排水立管不应布置在卧室内,也包含利用卧室空间设置排水立管管井的情况。普通塑料排水管噪声较大,有消声功能的管材指橡胶密封圈柔性接口机制的排水铸铁管、双璧芯层发泡塑料排水管、内螺旋消声塑料排水管等。

《建筑给水排水设计标准》GB50015-2019
4.4.1 室内排水管道布置应符合下列规定:
    1 自卫生器具排至室外检查井的距离应最短,管道转弯应最少;
    2 排水立管宜靠近排水量最大或水质最差的排水点;
    3 排水管道不得敷设在食品和贵重商品仓库、通风小室、电气机房和电梯机房内;
    4 排水管道不得穿过变形缝、烟道和风道;当排水管道必须穿过变形缝时,应采取相应技术措施;
    5 排水埋地管道不得布置在可能受重物压坏处或穿越生产设备基础;
    6 排水管、通气管不得穿越住户客厅、餐厅,排水立管不宜靠近与卧室相邻的内墙;
    7 排水管道不宜穿越橱窗、壁柜,不得穿越贮藏室;
    8 排水管道不应布置在易受机械撞击处;当不能避免时,应采取保护措施;
    9 塑料排水管不应布置在热源附近;当不能避免,并导致管道表面受热温度大于60℃时,应采取隔热措施;塑料排水立管与家用灶具边净距不得小于0.4m;
    10 当排水管道外表面可能结露时,应根据建筑物性质和使用要求,采取防结露措施。
【条文说明】...6 本款中补充了排水管不得穿越住宅住户客厅、餐厅的规定。客厅、餐厅也有卫生、安静要求。排水管、通气管穿越客厅、餐厅造成视觉和听觉污染,群众投诉的案例时有发生,这是与建筑设计未协调好的缘故。

4.4.2(原强)排水管道不得穿越下列场所:
    1 卧室、客房、病房和宿舍等人员居住的房间;
    2 生活饮用水池(箱)上方;
    3 遇水会引起燃烧、爆炸的原料、产品和设备的上面;
    4 食堂厨房和饮食业厨房的主副食操作、烹调和备餐的上方。
【条文说明】本条是强制性条文,必须严格执行。
    1 住宅的卧室、旅馆的客房、医院病房、宿舍等是卫生、安静要求最高的空间部位。排水管道、通气管不得穿越卧室空间任何部位,包括卧室内壁柜、吊顶。室内埋地管道不受本条制约
    2 本款规定的目的是防止生活饮用水水质因生活排水管道渗漏、结露滴漏而受到污染。
    3 本款中的遇水燃烧物质系指凡是能与水发生剧烈反应放出可燃气体,同时放出大量热量,使可燃气体温度猛升到自燃点,从而引起燃烧爆炸的物质,都称为遇水燃烧物质。遇水燃烧物质按遇水或受潮后发生反应的强烈程度及危害的大小,划分为两个级别。
    一级遇水燃烧物质,与水或酸反应时速度快,能放出大量的易燃气体,热量大,极易引起自燃或爆炸,如锂、钠、钾、铷、锶、铯、钡等金属及其氢化物等。
    二级遇水燃烧物质,与水或酸反应时的速度比较缓慢,放出的热量也比较少,产生的可燃气体,一般需要有水源接触,才能发生燃烧或爆炸,如金属钙、氢化铝、硼氢化钾、锌粉等。
    在实际生产、储存与使用中,将遇水燃烧物质都归为甲类火灾危险品。在储存危险品的仓库设计中,应避免将排水管道布置在上述危险品堆放区域的上方。
    4 排水横管可能渗漏和受厨房湿热空气影响,管外表易结露滴水,造成污染食品的安全卫生事故。因此,在设计方案阶段就应该与建筑专业协调,避免上层用水器具、设备机房布置在厨房间的主副食操作、烹调、备餐的上方。


《浙江省住宅设计标准》DB33/1006-2017
4.4.6  当卫生间布置在本套内的卧室、起居室(厅)、厨房和餐厅的上层时,均应有防水和便于检修的措施。
【条文说明】在跃层住宅设计中允许将卫生间布置在本套内的卧室、起居室(厅)、厨房或餐厅的上层,尽管在使用上无可非议,对其他套型也毫无影响,但因布置了多种设备和管线,容易损坏或漏水,所以,要求采取防水和便于检修的措施,减少或消除对下层功能空间的不良影响。随着排水技术的变革和发展,同层排水的技术和产品也逐步成熟,有条件时,宜按同层排水设计,并加强防水、隔声的措施,提高居住的适用性和舒适性。

9.2.9 厨房和卫生间的排水立管应分别设置。排水管道不得穿越卧室

《民用建筑设计统一标准》GB 50352-2019
6.6.1 厕所、卫生间、盥洗室和浴室的位置应符合下列规定:
    1 厕所、卫生间、盥洗室和浴室应根据功能合理布置,位置选择应方便使用、相对隐蔽,并应避免所产生的气味、潮气、噪声等影响或干扰其他房间。室内公共厕所的服务半径应满足不同类型建筑的使用要求,不宜超过50.0m。
    2 在食品加工与贮存、医药及其原材料生产与贮存、生活供水、电气、档案、文物等有严格卫生、安全要求房间的直接上层,不应布置厕所、卫生间、盥洗室、浴室等有水房间; 在餐厅、医疗用房等有较高卫生要求用房的直接上层,应避免布置厕所、卫生间、盥洗室、浴室等有水房间,否则应采取同层排水和严格的防水措施。
    3 除本套住宅外,住宅卫生间不应布置在下层住户的卧室、起居室、厨房和餐厅的直接上层
【条文说明】 1 人员较少或使用频率较低时,服务半径可适当加大。
    2 本款对于有水房间下面的用房根据其对卫生、安全要求的严格程度进行了区分,在公共建筑中,对于有严格卫生、安全要求的房间上方,必须杜绝渗漏的隐患,不允许布置有水房间;对于餐厅、医疗等有较高卫生要求用房,原来上部也是不允许布置有水房间的,这类房间一旦发生渗漏会产生较大的损失,应尽量避免渗漏的隐患。随着技术的发展,采取有效的措施是可以避免渗漏的,因此进行了适当地放宽。如果采用双层楼板的做法,下层楼板必须做防水,并且当上层楼板发生渗漏时,应能及时发现和检修。

8.1.5 给水排水管道敷设应符合下列规定:
    1 给水排水管道不应穿过变配电房、电梯机房、智能化系统机房、音像库房等遇水会损坏设备和引发事故的房间,以及博物馆类建筑的藏品库房、档案馆类建筑的档案库区、图书馆类建筑的书库等;并应避免在生产设备、遇水会引起爆炸燃烧的原料和产品、配电柜上方通过;
    2 排水横管不得穿越食品、药品及其原料的加工及贮藏部位,并不得穿越生活饮用水水池(箱)的正上方;
    3 排水管道不得穿过结构变形缝等部位,当必须穿过时,应采取相应技术措施;
    4 排水管道不得穿越客房、病房和住宅的卧室、书房、客厅、餐厅等对卫生、安静有较高要求的房间
    5 生活饮用水管道严禁穿过毒物污染区。当通过有腐蚀性区域时,应采取安全防护措施。
【条文说明】给水排水管道包括给水、排水以及消防给水的各系统管道
    1 为了保证供电安全,避免因管道漏水而影响变配电设备的正常运行。同时,档案室等有严格防水要求的房间,为保存档案和珍贵的资料不被水浸渍,也必须这样做。其根据行业标准《博物馆建筑设计规范》JGJ 66-2015第10.2.6条,藏品库房、藏品技术用房、图书资料库和展厅的屋面应采用外排水系统,雨水斗、悬吊管等均不应敷设在上述房间内;行业标准《档案馆建筑设计规范》JGJ 25-2010第7.1.2条,档案库区内不应设置除消防以外的给水点,且其他给水排水管道不应穿越档案库区。行业标准《图书馆建筑设计规范》JGJ 38-2015第8.1.2条,给水排水管道不应穿过书库,生活污水立管不应安装在与书库相邻的内墙上。本款不含为这些房间服务的消防管道。
    2 为了确保饮食卫生,提出本款要求,防止发生由于管道漏水、结露滴水而污染食品和饮用水水质的事故。另外,设在这些部位的管道也较难维护、检修。
    4 减少噪声污染是为了提高人民的生活质量,给人们创造一个良好的生活环境。

《民用建筑隔声设计规范》 GB50118-2010
4.3.5 当厨房、卫生间与卧室、起居室(厅)相邻时,厨房、卫生间内的管道、设备等有可能传声的物体,不宜设在厨房、卫生间与卧室、起居室(厅)之间的隔墙上。对固定于墙上且可能引起传声的管道等物件,应采取有效的减振、隔声措施。主卧室内卫生间的排水管道宜做隔声包覆处理。
【条文说明】在厨房或卫生间与居住空间相邻布置时,如果将管道等可能传声的物体设于公共墙上,可能会引起公共墙的振动而直接向卧室或起居室(厅)辐射噪声。  目前住宅大量采用PVC排水管,其隔声性能比铸铁管差,如果在PVC管道外包上隔声隔振材料,可有效降低管道排水时的噪声辐射。

滨州《排水管在居住房间过道处穿越》滨图审技函2021-22号
三、审查原则
(一)《建筑给水排水设计标准》GB 50015-2019第 4.4.2 条是强制性条文,必须严格执行。
(二)满足以下条件时,我中心将通过审查;
1 、洗涤盆的排水横管在楼板以上敷设,仅排水立管在过道处穿越。
2、设计说明中应明确要求排水立管做隔声包覆处理,《民用建筑隔声设计规范》GB 50118-2010第 4.3.5
3 、若采用全装修设计时,应考虑在排水立管检查口处设置检修口。
(三)当采用"局部下沉楼板"的方式时,我中心将直接通过审查 。
(四)当采用设置门的方式处理时,我中心将在审查意 见中询问其可行性,并建议修改设计,设计单位可自行决定是否修改。当设计单位决定不修改时,可回复"维持原设计"。
(五)本提示函适用于客房、病房、宿舍(含公寓)等 非住宅类居住房间对于住宅类居住房间,排水横管、排水立管均不得穿越

《2021年苏州市建设工程施工图设计审查技术问答指导》(苏州住建局2022-0318)
第二章 排水
7、 住宅客厅和封闭阳台之间没有隔断,生活排水立管能否穿越客厅?或者需要采取什么措施,上次有一个审查工程是要求设计把生活排水立管采用防噪、防水隔墙包封,并且四周至少有一侧是靠外墙。
答:首先宜要求建筑专业对客厅和阳台间进行隔断处理,排水立管不得穿越客厅;特殊情况难以隔断时,排水立管应设置在阳台区域,并敷设在不小于100厚砖墙管窿内,且需对管道加设隔音包裹措施

8-1、公寓式酒店:
1. 门口的洗涤槽排水立管就近放置,用100厚砖墙包封,排水横管设置在洗涤盆下部橱柜内,
2.卫生间排水管穿越衣帽间空间(柜体内)是否可以算满足建给4.4.2条。
1.附图   2.附图
: 1. 此类平面布局的公寓式酒店,排水横支管可采取微降板同层方式接入管井排水立管;也可增设排水立管敷设在不小于100厚砖墙管窿内,且需对管道加设隔音包裹措施;管窿宜设置在短走道内,尽量远离床位区域。
2. 排水横管从下层穿越衣帽间(柜体内),不满足《建水标准》4.4.2条。
3. 排水管道井需在外走道设置检修口或检修门
(GB50015-2019-排水管道不得穿越下列场所:1 卧室、客房、病房和宿舍等人员居住的房间...)


 楼主| 发表于 2023-9-25 10:54:34 | 显示全部楼层


《2021年苏州市建设工程施工图设计审查技术问答指导》(苏州住建局2022-0318)
第二章 排水
7、 住宅客厅和封闭阳台之间没有隔断,生活排水立管能否穿越客厅?或者需要采取什么措施,上次有一个审查工程是要求设计把生活排水立管采用防噪、防水隔墙包封,并且四周至少有一侧是靠外墙。
答:首先宜要求建筑专业对客厅和阳台间进行隔断处理,排水立管不得穿越客厅;特殊情况难以隔断时,排水立管应设置在阳台区域,并敷设在不小于100厚砖墙管窿内,且需对管道加设隔音包裹措施

8-1、公寓式酒店:
1. 门口的洗涤槽排水立管就近放置,用100厚砖墙包封,排水横管设置在洗涤盆下部橱柜内,
2.卫生间排水管穿越衣帽间空间(柜体内)是否可以算满足建给4.4.2条。

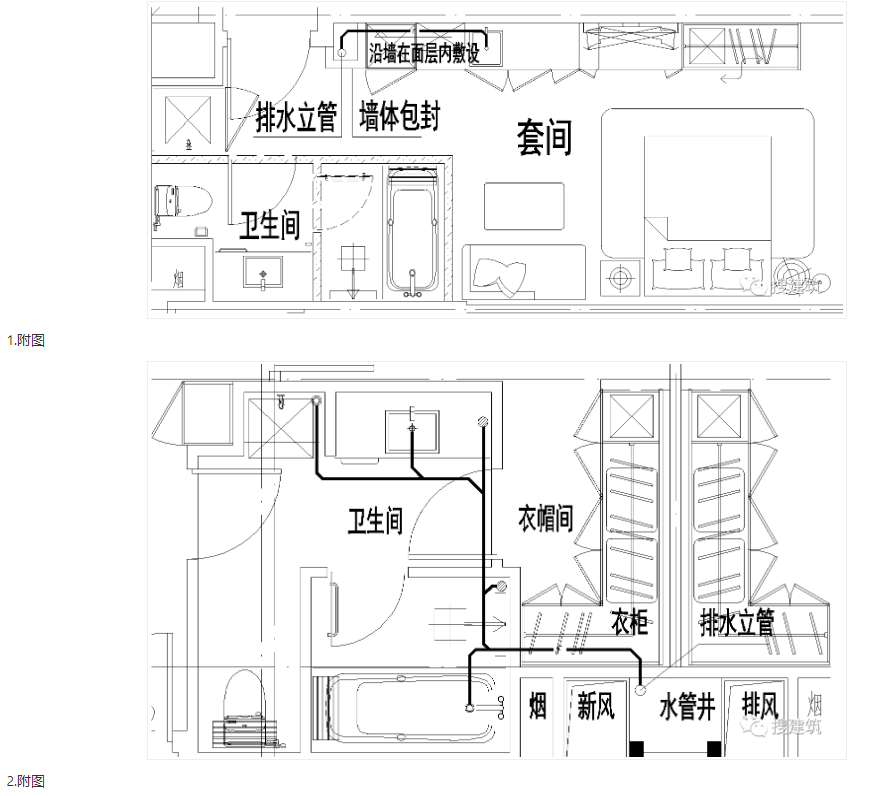

1.附图
2.附图
: 1. 此类平面布局的公寓式酒店,排水横支管可采取微降板同层方式接入管井排水立管;也可增设排水立管敷设在不小于100厚砖墙管窿内,且需对管道加设隔音包裹措施;管窿宜设置在短走道内,尽量远离床位区域。
2. 排水横管从下层穿越衣帽间(柜体内),不满足《建水标准》4.4.2条。
3. 排水管道井需在外走道设置检修口或检修门。
